Средства для механической защиты труб

Для герметизация пространства между наружной и внутренней трубой.
Комплекты герметизирующих манжет предотвращают:
загрязнение;
попадание атмосферных осадков и талых вод;
заселение пространства между трубами представителями фауны.
За счёт этого, обеспечивается длительная безаварийная эксплуатация рабочего трубопровода.
Манжеты защитные герметизирующие выпускаются на основании ТУ завода изготовителя.
Конструктивные особенности

Манжеты позволяют соединить трубы диаметром от 25 до 1620 мм. с кожухом и выпускаются 2-х типов:
Манжета герметизирующая I тип – гофрированная;
Манжета герметизирующая II тип – в форме усечённого конуса.

Для трубопроводов диаметром до 426 мм применяются ОНК с 4-мя опорами, если диаметр превышает 426 мм используют хомут с 6-ю опорами.
В зависимости от сезонных перепадов температур, трубы подвержены продольным и поперечным деформациям. При этом, защитный кожух испытывает динамические нагрузки от движущегося транспорта. Для исключения контакта трубы с кожухом и риска аварий, устанавливают опорно-направляющие кольца (ОНК).

Для исключения касания поверхности трубопровода и стенок кожуха в процессе эксплуатации при естественных незначительных взаимных деформациях.

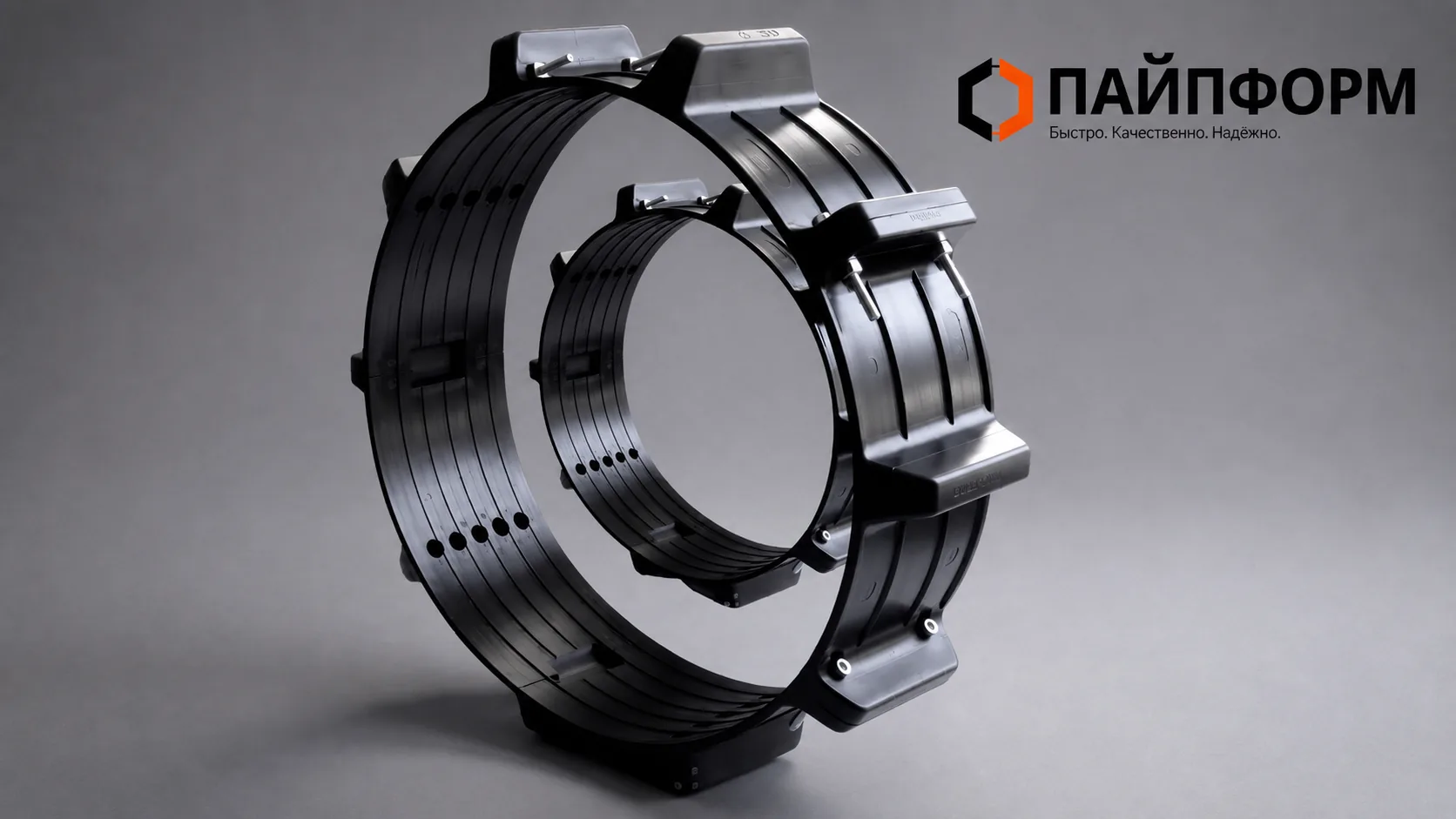

Система СПЕЙСЕР состоит из следующих элементов:
сегментов, собрав которые можно получить хомуты разного диаметра;
деталей соединения частей хомутов.
В зависимости от диаметра трубы, собранные хомуты имеют от 4-х опор скольжения.
Ширина хомута, а также высота и длина опор скольжения регламентирована в технических условиях завода изготовителя.
Материал
Сборные элементы колец СПЕЙСЕР производят методом литья из полиуретана, полиамида (ПА-6) или полиэтилена. Выбор материала зависимости от диаметра хомута и условий эксплуатации трубопровода.
Данные полимеры отличаются высокой прочностью, стойкостью к температурным перепадам и воздействию влаги и агрессивных сред.
