Сальниковые компенсаторы
Сальниковые компенсаторы для тепловых сетей Для предотвращения опасных деформаций и защиты магистральных теплосетей от разрушения используются надежные регулирующие узлы — сальниковые компенсаторы. Главная техническая задача этих устройств — эффективное поглощение линейных расширений и сужений металла, вызванных резкими колебаниями температурного режима теплоносителя. Интеграция таких защитных элементов в проект является обязательным условием для предотвращения изгибов труб, изломов на стыках и масштабных аварий в процессе эксплуатации высоконагруженных трубопроводов.
Конструктивные исполнения и базовая комплектация
По своим конструктивным особенностям и вектору работы устройства классифицируются на два основных типа:
• Односторонние — компенсируют продольные смещения с одной стороны узла.
• Двусторонние — обладают увеличенным рабочим ходом и принимают нагрузки одновременно с двух направлений.
Типовая конфигурация компенсатора включает следующие элементы:
• Рабочий стальной патрубок и несущий корпус (трубу большого диаметра).
• Специализированный термостойкий сальниковый уплотнитель.
• Внутреннее упорное кольцо.
• Подвижную грундбуксу (нажимной фланец) для надежной фиксации и регулировки плотности набивки.
Принцип работы устройства основан на телескопическом смещении: внутренний патрубок вставляется в корпус, а в образовавшийся между ними технологический зазор укладывается сальниковый уплотнитель, который затем плотно пережимается грундбуксой. Данное инженерное решение гарантирует стопроцентную герметичность подвижного соединения. Стоит отметить, что точная комплектация и габариты изделия могут варьироваться в зависимости от конкретной модели и индивидуальных параметров строящегося трубопровода.
Преимущества заказа оборудования в «ПАЙПФОРМ»
• Высокая компенсирующая способность: идеальное решение для протяженных прямолинейных участков магистралей ГВС и пара.
• Ремонтопригодность: конструкция позволяет проводить регламентную замену сальниковой набивки без полного демонтажа устройства.
• Заводской контроль: вся продукция выпускается строго по действующим ТУ и чертежам, проходя обязательные гидравлические испытания перед отгрузкой клиенту.
Материалы изготовления и компоненты
Выбор материалов для производства сальниковых компенсаторов напрямую зависит от условий будущей эксплуатации и климатической зоны объекта. [1]
• Корпус и патрубки: Основным материалом служит высокопрочная углеродистая сталь. Для объектов, возводимых в суровых северных широтах, или по индивидуальному требованию заказчика, элементы изготавливаются из низколегированной или нержавеющей стали.
• Уплотнительный узел: Для обеспечения абсолютной герметичности подвижного стыка применяется специализированная термостойкая сальниковая набивка (графитированная или асбестовая) в сочетании с эластичными резиновыми кольцами повышенной прочности.
Ключевые рабочие параметры устройств
Проектирование и производство компенсирующих устройств ориентировано на жесткие условия эксплуатации в промышленных и коммунальных сетях:
• Диапазон диаметров: Компания «ПАЙПФОРМ» поставляет фасонные элементы для трубопроводных секций номинальным диаметром от 100 до 1400 мм.
• Предельное давление: Конструкция рассчитана на стабильную работу в системах с рабочим давлением магистрали до 2,5 МПа.
• Температурный режим: Сальниковый узел сохраняет герметичность и подвижность при нагреве транспортируемой среды до +300 °C.
Основное целевое назначение оборудования — комплектация магистральных и распределительных теплосетей, осуществляющих транспортировку горячей воды, перегретого пара и неагрессивных технологических жидкостей.
Как оформить заказ в компании «ПАЙПФОРМ»
Обратите внимание, что из-за строгой привязки к конкретным инженерным сериям и индивидуальным параметрам проектов, сальниковые компенсаторы производятся под заказ.
Производственные мощности компании «ПАЙПФОРМ» расположены в Екатеринбурге, что позволяет нам оперативно выпускать партии оборудования для нужд капитального строительства, металлургического сектора, сферы ЖКХ и прокладки магистральных коммуникаций. Вся готовая продукция проходит обязательный заводской контроль, выпускается строго по актуальным стандартам (ГОСТ и ТУ) и сопровождается официальными сертификатами качества.
Для расчета стоимости, уточнения сроков производства или оформления договора на оптовую поставку свяжитесь с нашими инженерами по многоканальному телефону или отправьте техническое задание на электронную почту, указанную в шапке сайта.
Сальниковые компенсаторы стальные
Для комплексной защиты инженерных сетей от разрушительных температурных нагрузок применяются специализированные регулирующие устройства — сальниковые компенсаторы. Конструктивно элемент представляет собой подвижный телескопический узел: рабочая труба теплотрассы входит внутрь фасонного корпуса большего диаметра. Такое решение эффективно нивелирует линейное расширение металла на конкретном участке, полностью исключая риск возникновения изгибов, заломов и аварийных ситуаций. [1]
Абсолютная герметичность подвижного соединения достигается за счет заполнения межтрубного пространства термостойкой сальниковой набивкой. Она выступает в роли эластичного уплотнителя и позволяет патрубкам свободно смещаться относительно друг друга. Фиксация и регулировка плотности набивки осуществляется с помощью прижимного фланца — грундбуксы. [1]
Базовые условия эксплуатации:
• Рабочее давление: до 2,5 МПа.
• Предельная температура: до +300 °C.
• Транспортируемая среда: сетевая вода (до +200 °C) или перегретый пар (до +300 °C).
• Важное ограничение: устройства данного типа строго запрещено использовать в трубопроводах, предназначенных для транспортировки агрессивных химических составов. [1, 2, 3]
Специфика серийных выпусков и температурных режимов
Компания «ПАЙПФОРМ» поставляет компенсационное оборудование, изготовленное в строгом соответствии с типовыми сериями и проектными чертежами:

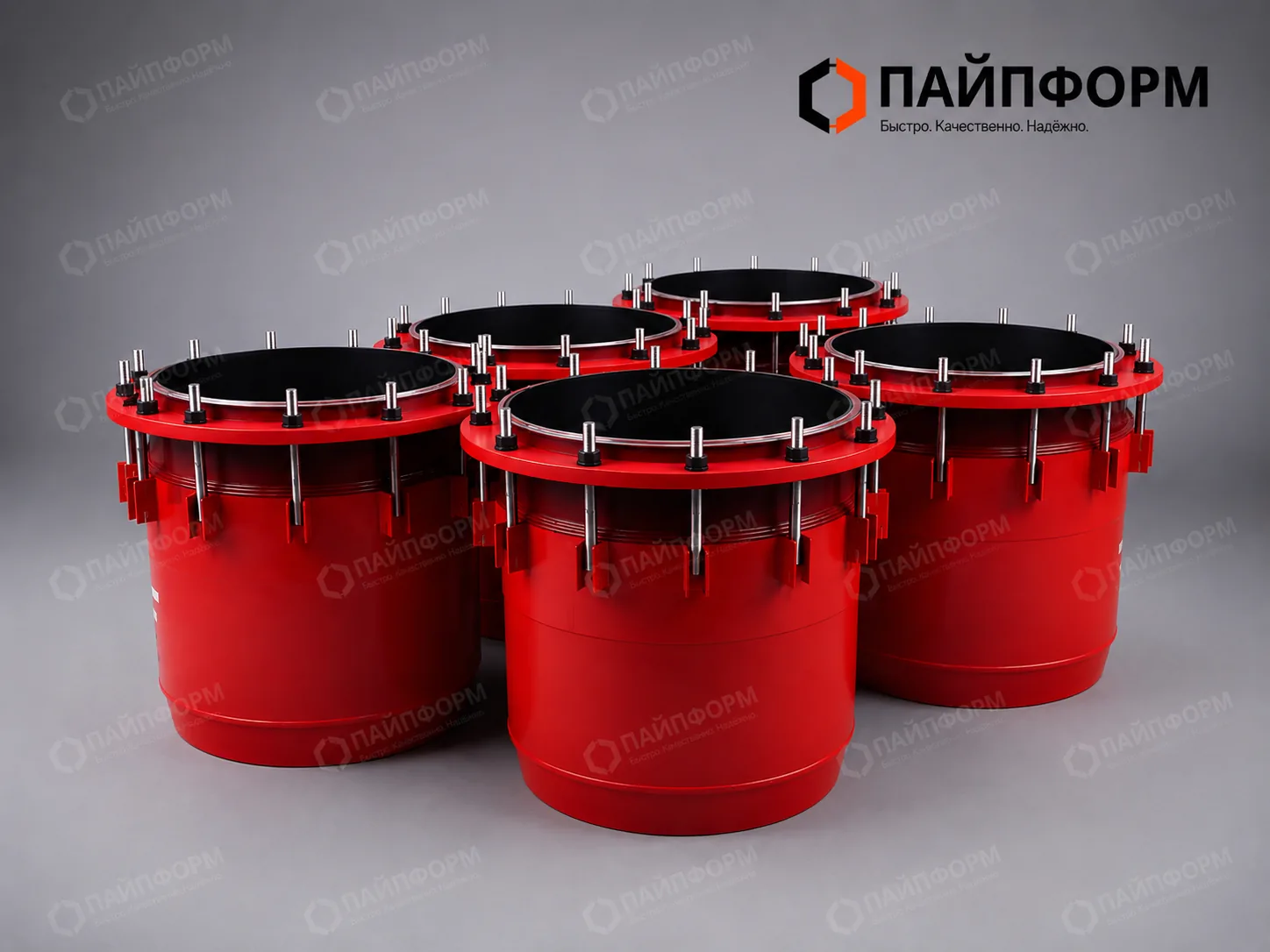

• Серия 4.903-10 (Выпуск 7): Односторонние и двусторонние модификации, разработанные для регионов с умеренным климатом. Минимальный температурный порог окружающей среды при монтаже и эксплуатации составляет -40 °C.

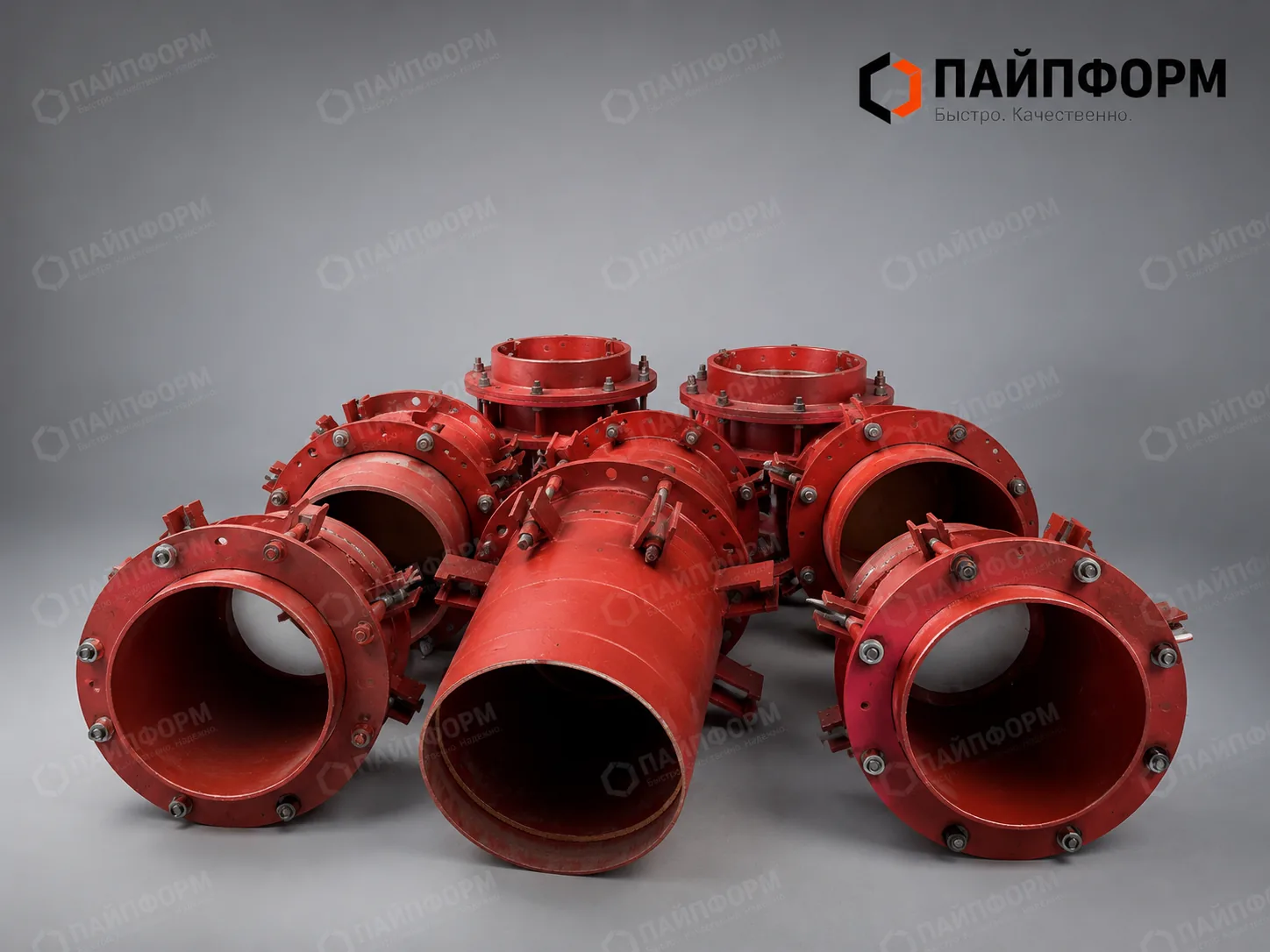

• Серия 5.903-13 (Выпуск 4): Специализированные односторонние и двусторонние устройства для северных широт. Стабильно функционируют в условиях экстремальных зимних температур в диапазоне от -40 °C до -50 °C.
Варианты конструктивного исполнения
• Односторонние компенсаторы — классические узлы, принимающие линейные нагрузки с одного направления. Производятся для трубопроводов диаметром от 100 до 1400 мм. [1]
• Двусторонние компенсаторы — усиленные элементы, имеющие в своей конструкции один внешний корпус и два симметрично расположенных внутренних патрубка. Данные модели обладают удвоенной компенсирующей способностью и незаменимы на протяженных прямолинейных магистралях с большими температурными перепадами. Их интеграция в сеть требует проведения дополнительных инженерных расчетов. [1]
Материалы и особенности монтажа
Выбор марки металла напрямую зависит от климатических условий эксплуатации объекта:
• Для стандартных климатических зон применяется конструкционная углеродистая сталь марки Ст3.
• Для северных районов и объектов с повышенными требованиями к хладостойкости компания «ПАЙПФОРМ» изготавливает компенсаторы из низколегированной стали марок 09Г2С, 17Г1С и других профильных сплавов согласно ГОСТ.
Правила установки и обслуживания:
Устройства подходят как для подземной (в каналах), так и для надземной (воздушной) прокладки теплотрасс. Интеграция в трубопроводную систему и фиксация на опорных конструкциях выполняется с помощью специализированных хомутов, лап или болтовых соединений.
Обратите внимание: монтаж сальниковых узлов является технически сложным процессом и требует точной соосности. В процессе эксплуатации оборудование нуждается в регулярном надзоре, профилактическом осмотре и периодической подтяжке или замене сальникового уплотнения для исключения протечек. [1]
