Сильфонные компенсаторы в изоляции

Сильфонные компенсаторы
Для компенсации температурных деформаций, гашения вибраций и предотвращения разрушения трубопроводов различного назначения применяются сильфонные осевые компенсаторы. [1]
Ключевым рабочим элементом конструкции является гибкий многослойный сильфон (гофрированная вставка), который эффективно работает на осевое сжатие, растяжение или угловой сдвиг. Важно учитывать: сильфонные элементы не рассчитаны на скручивающие (крутящие) нагрузки и имеют регламентированный производителем ресурс циклов срабатывания. [1]
Производственная линейка «ПАЙПФОРМ»:
• Широкий выбор конфигураций: выпускаем устройства от базовых стартовых модификаций до сложных двухсекционных моделей.
• Популярные серии: всегда доступны к заказу и отгрузке изделия серий КСО, ОПН, ОПКР и других востребованных типоразмеров.

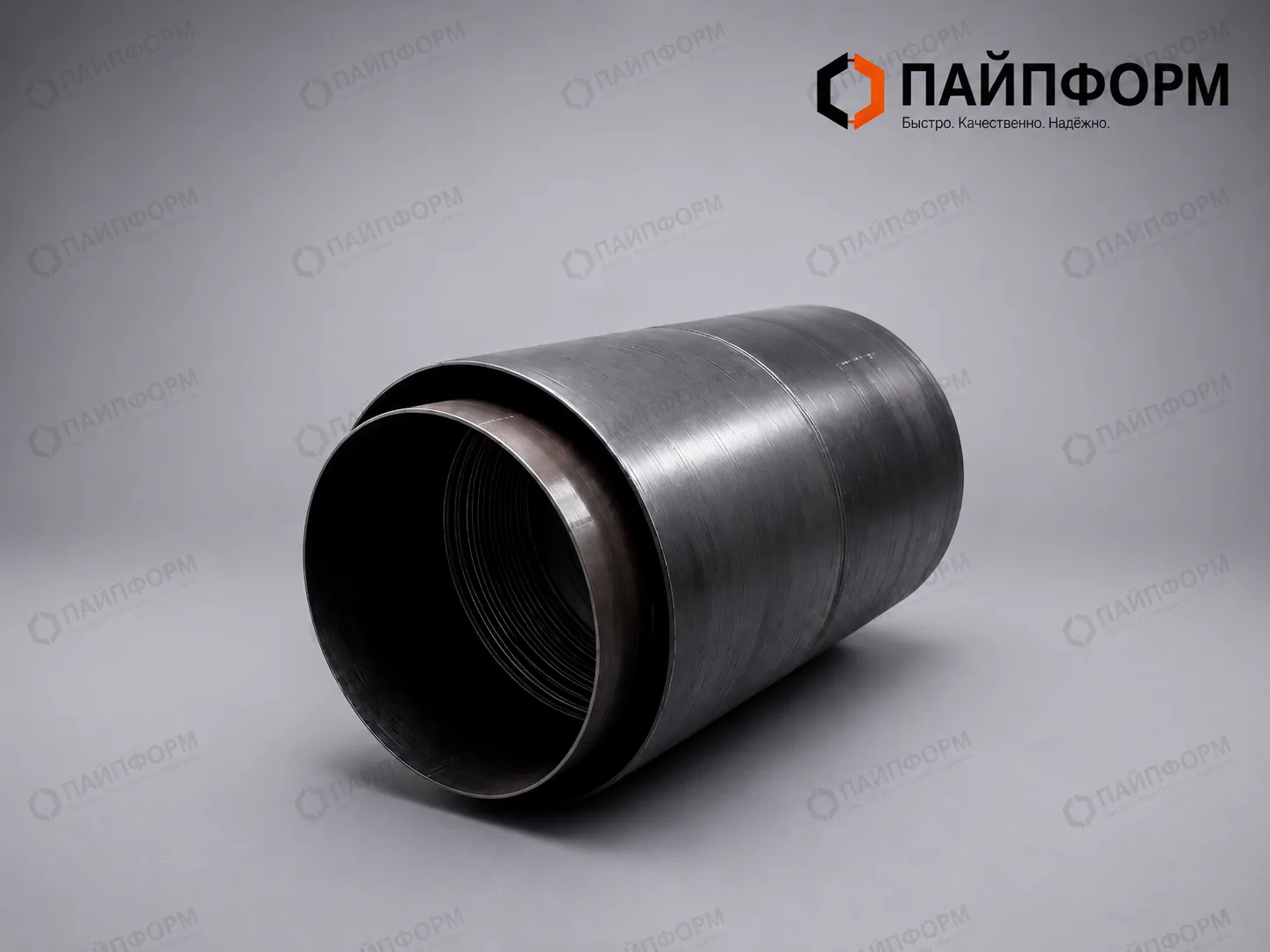

• Заводская теплоизоляция: для прокладки сетей в неотапливаемых зонах, кабельных каналах или на открытом воздухе производим компенсаторы в долговечной пенополиуретановой (ППУ) и пенополиминеральной (ППМ) изоляции. [1]

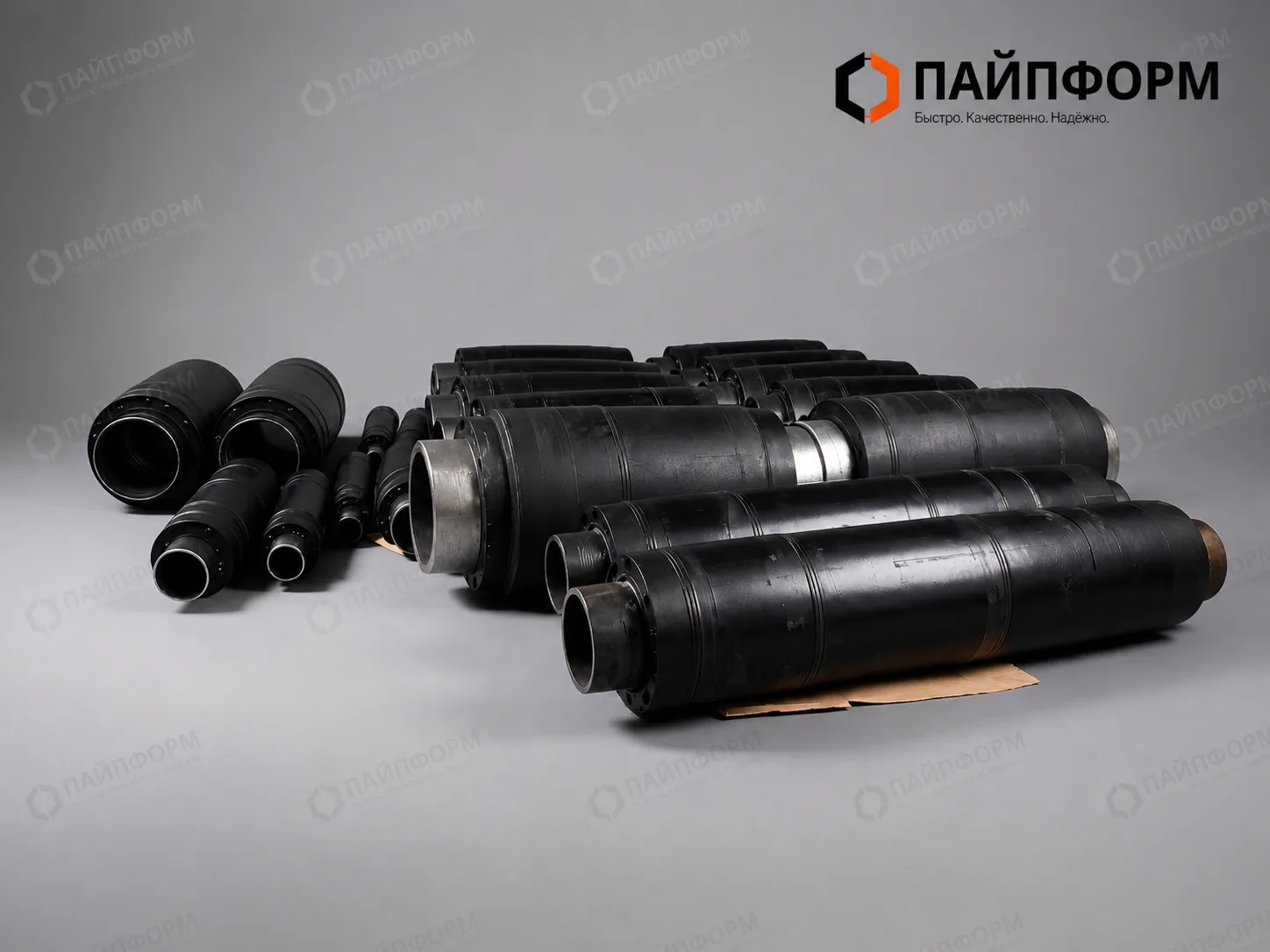

пенополиуретановой оболочке применяются специализированные узлы — сильфонные компенсирующие устройства (СКУ ППУ). Данное оборудование от компании «ПАЙПФОРМ» эффективно нейтрализует осевые температурные деформации стальных труб и успешно гасит механические вибрации от насосных агрегатов. [1]
Интеграция СКУ ППУ в проект является технически более выгодным и компактным решением, чем строительство громоздких П-образных компенсационных колен или монтаж сальниковых узлов, требующих регулярного сервисного обслуживания.

Конструктивные особенности устройств
Основным рабочим органом СКУ является сильфон — упругая гофрированная вставка, изготовленная из высокопрочной нержавеющей стали или тонкостенного металла со стойким антикоррозийным покрытием. [1]
• Гибкость и герметичность: гофра свободно сжимается и растягивается с амплитудой в несколько десятков миллиметров, а также допускает угловой изгиб на несколько градусов без потери герметичности стыков. [1]
• Вариативность исполнения: в зависимости от проектных требований и необходимой компенсирующей способности, устройство может оснащаться одной, двумя или тремя гофрированными секциями. [1]
• Единый контур изоляции: компенсатор поставляется в заводской ППУ-оболочке (в полиэтиленовом или оцинкованном кожухе), что позволяет сохранить непрерывность теплоизоляционного и защитного слоя по всей длине трассы. [1]
