КЗС

Гарантия надежности и документальное сопровождение:
• Полный контроль качества: каждая отгружаемая партия КЗС в обязательном порядке снабжается официальными сертификатами соответствия на все входящие в набор комплектующие.
• Технический паспорт: на весь объем поставляемых изоляционных комплектов оформляется единый паспорт изделия, подтверждающий соответствие заявленным характеристикам.
• Долговечность изоляции: использование сертифицированных материалов гарантирует надежную защиту сварных швов от влаги и промерзания на протяжении всего срока службы трубопровода.

Комплекты заделки стыков ПЭ и ОЦ
Ищете надежные материалы для изоляции сварных соединений теплотрасс? Компания «ПАЙПФОРМ» производит и поставляет высококачественные комплекты заделки стыков (КЗС) для труб в ППУ изоляции. В нашем каталоге представлен широкий ассортимент защитных наборов под любые диаметры трубопроводов в двух основных исполнениях: КЗС ПЭ (для подземных сетей) и КЗС ОЦ (для надземных магистралей).

Комплектация и технология монтажа КЗС ПЭ
Комплекты КЗС ПЭ разработаны для создания монолитного и герметичного гидро- и теплоизоляционного слоя в местах соединения подземных трубопроводов.

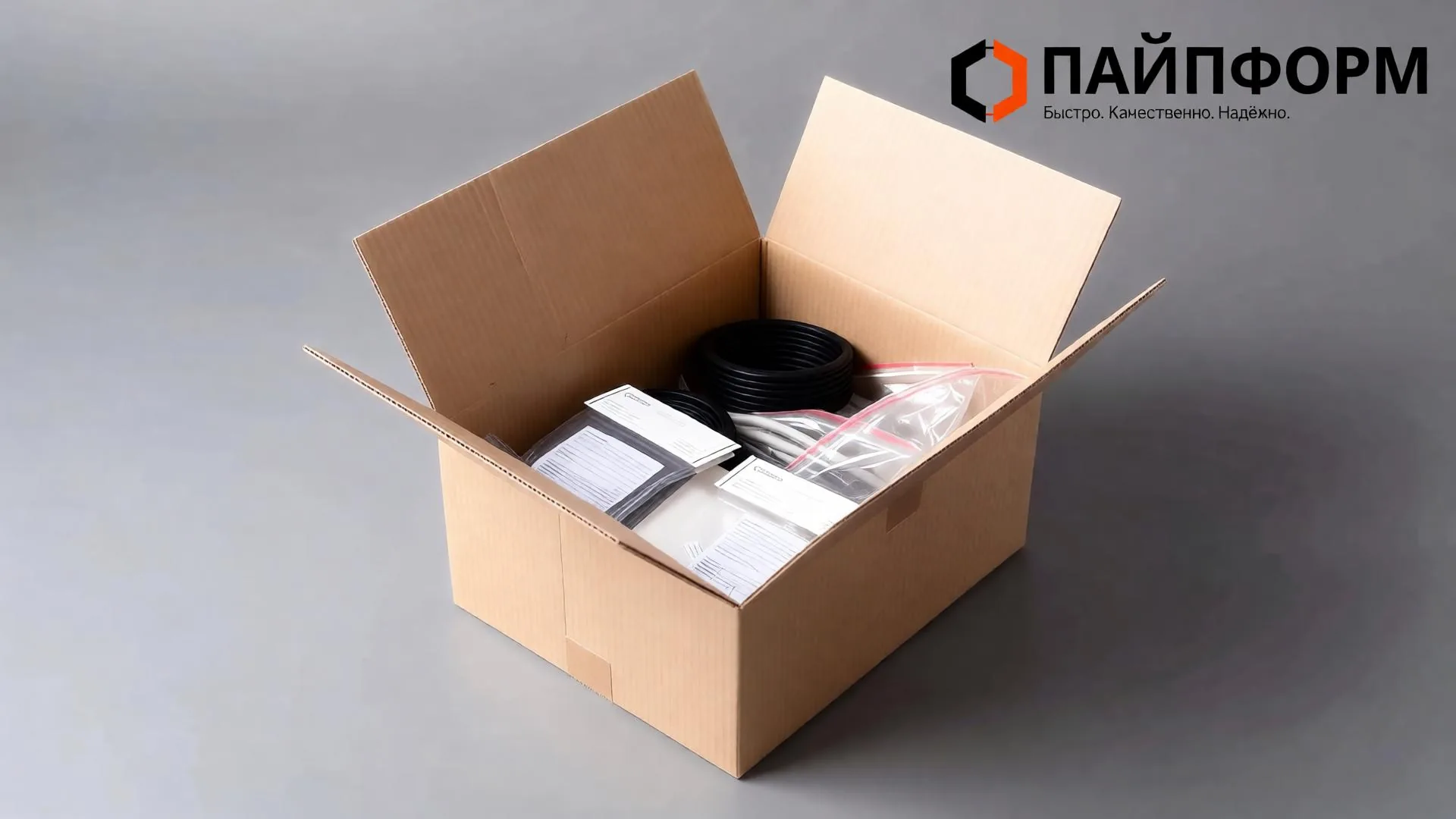

Базовый состав комплекта:

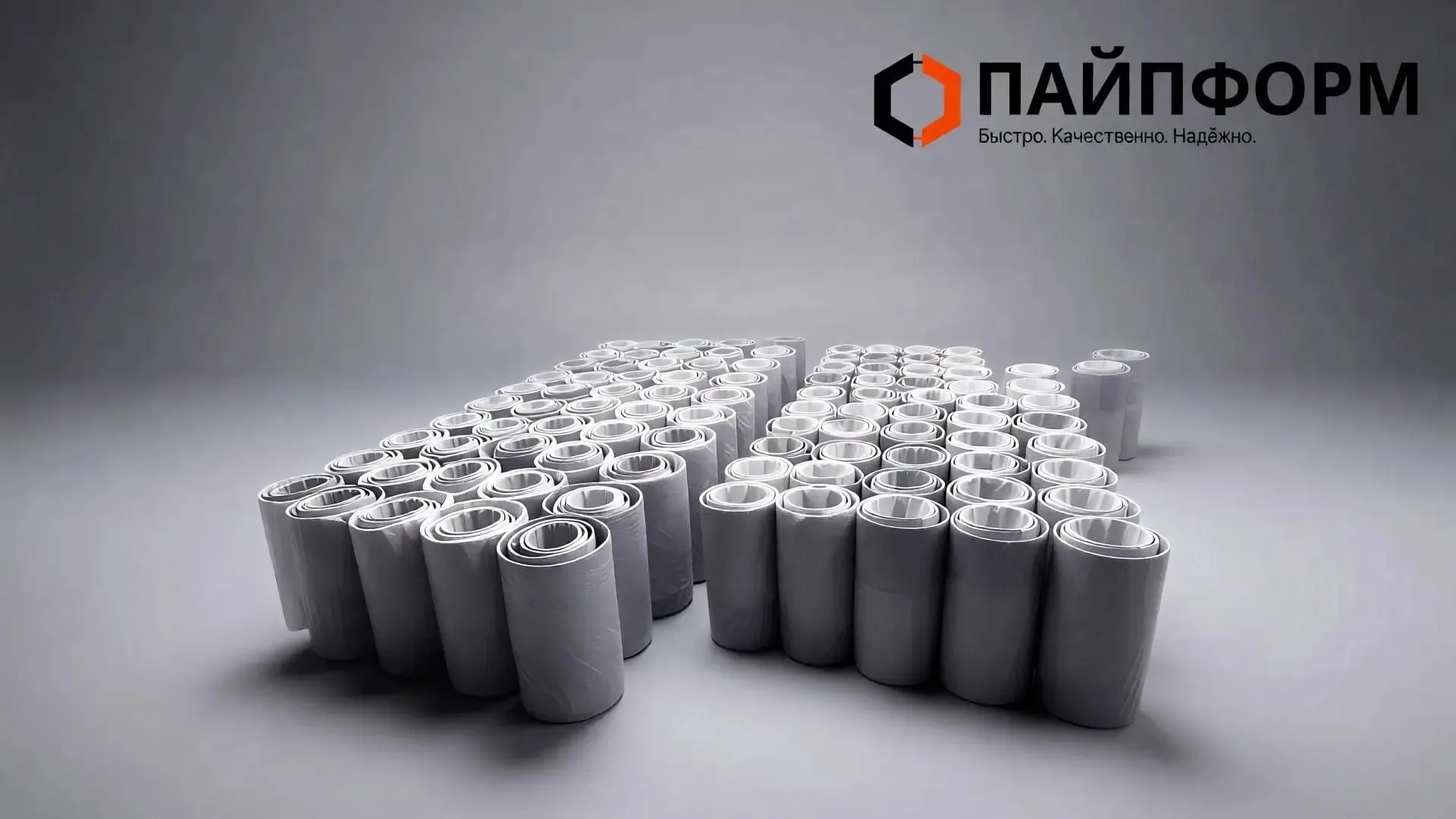

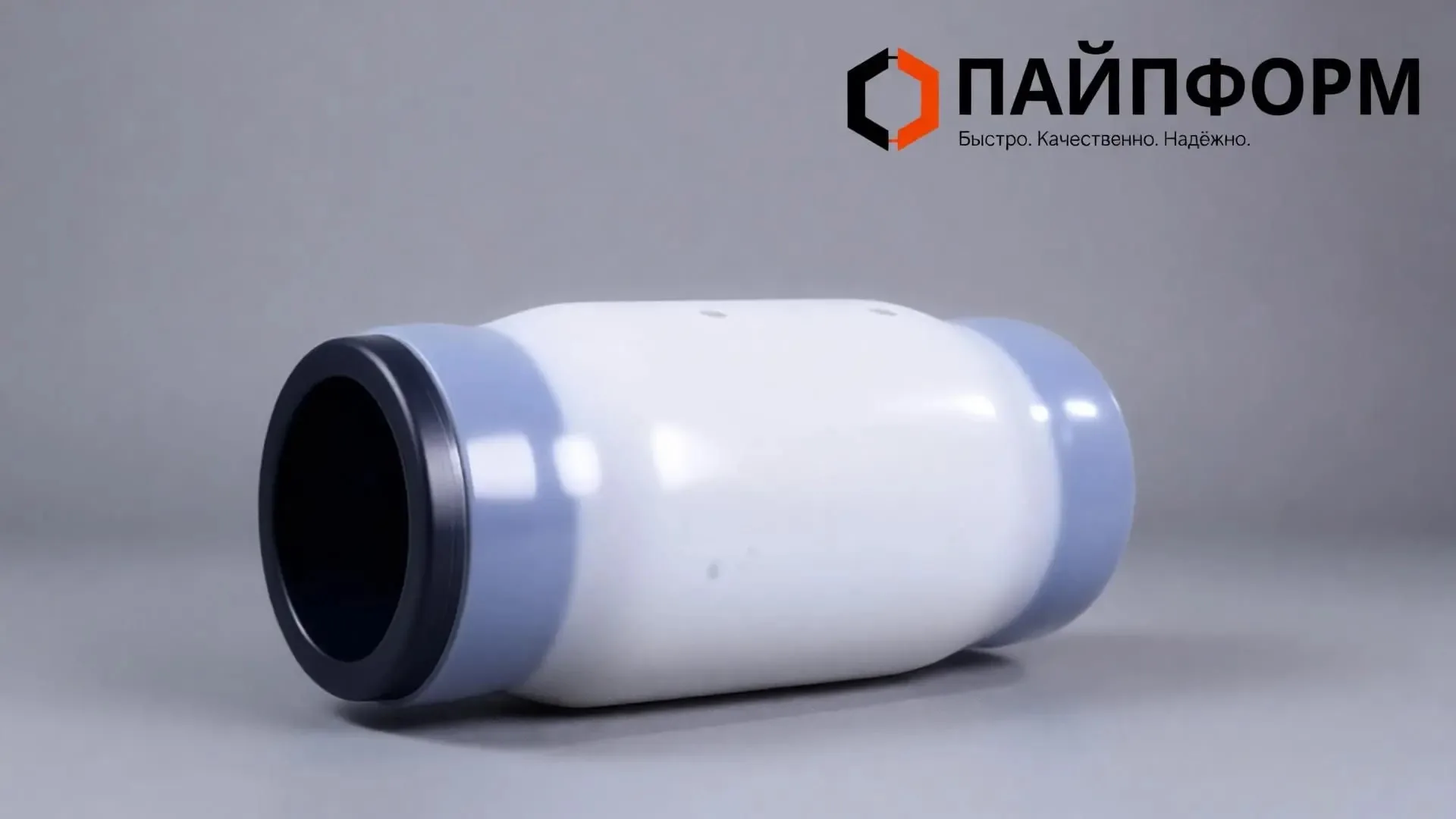

• Термоусаживаемая муфта (кожух) из сшитого полиэтилена.

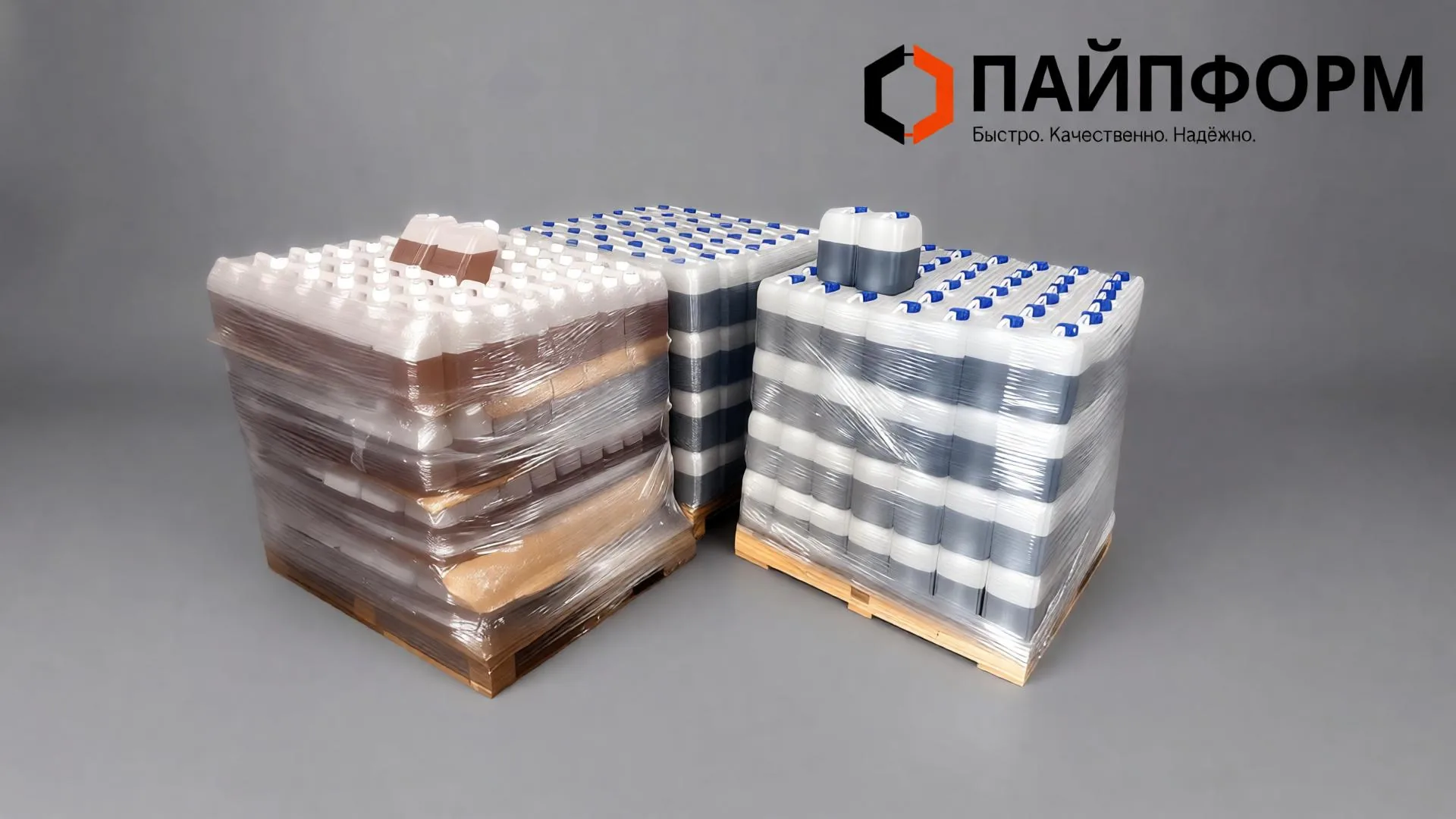

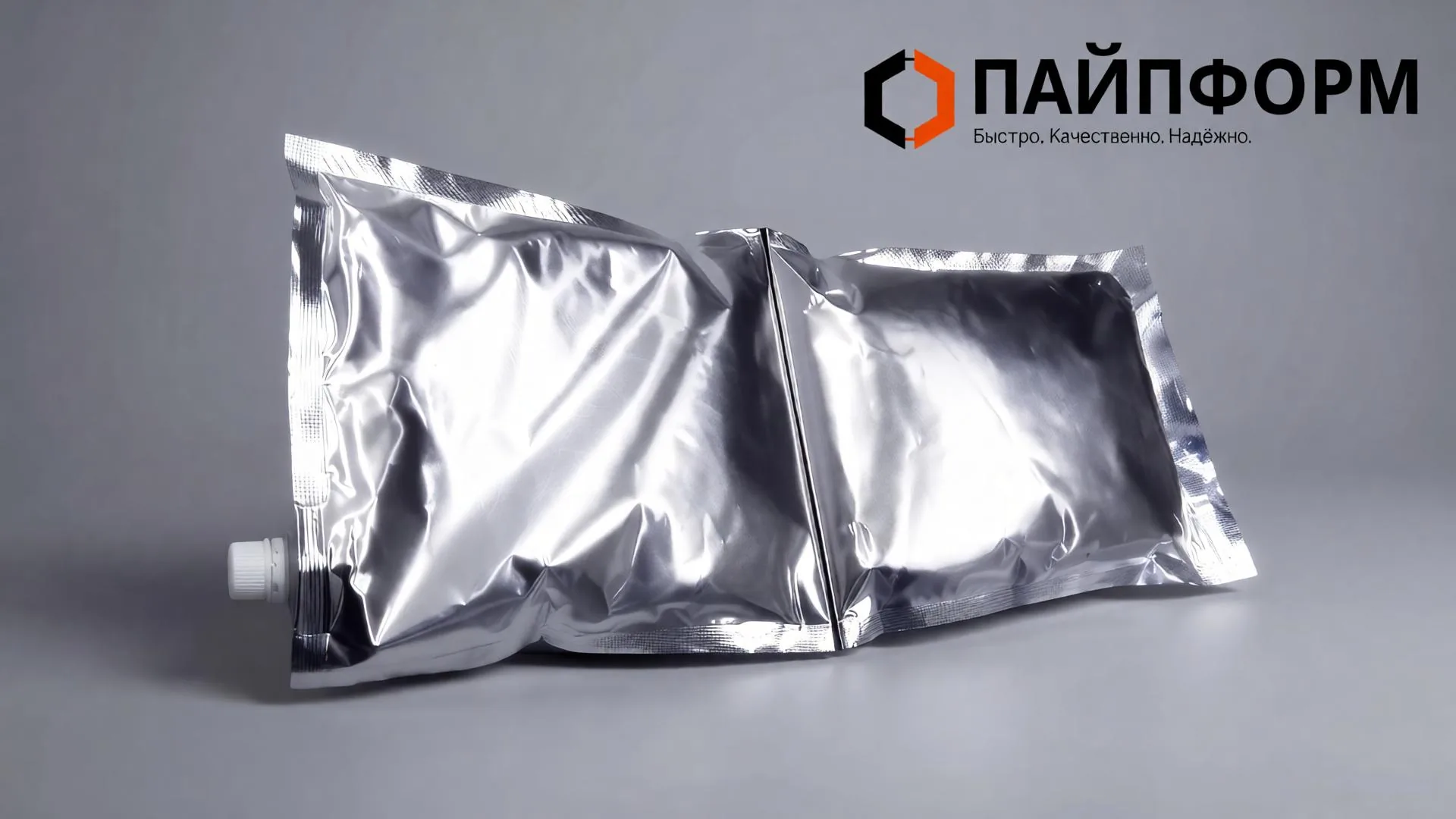

• Двухкомпонентный пенопакет ППУ (жидкие компоненты А и Б для заливки).
• Замковая пластина и специализированная адгезивная (клеевая) лента.
• Медные соединительные гильзы, фиксаторы (держатели) для кабелей и конические пробки.

Этапы проведения монтажных работ:
1. Подготовка и сварка: До начала сварочных работ термоусадочная муфта аккуратно надевается на одну из стыкуемых труб. После этого производится сварка стального стыка.
2. Коммутация системы ОДК: Медные проводники оперативного дистанционного контроля соединяются с помощью гильз из комплекта. Провода монтируются на специальных держателях без чрезмерного натяжения или провисания. Обязательное расстояние от стальной трубы до кабеля — не менее 15 мм. По окончании сборки выполняются контрольные замеры сопротивления системы.
3. Установка и усадка муфты: Зачищенные поверхности оболочек прогреваются горелкой, на стыки наносится адгезивная лента. Муфта надвигается на рабочую зону, в ее верхней части просверливается технологическое отверстие. Края муфты равномерно прогреваются пламенем до полной термической усадки и плотного обжатия трубы.
4. Заливка ППУ и финальная герметизация: После проверки герметичности соединения жидкие компоненты пенополиуретана смешиваются и заливаются внутрь муфты. Отверстие временно закрывается воздухоспускной пробкой для стравливания газов. После завершения полимеризации и застывания пены в отверстие наглухо вваривается коническая пробка. На финальном этапе повторно проверяются рабочие параметры системы ОДК.
Важное требование: все операции должны выполняться на сухих, очищенных поверхностях с точным соблюдением температурного режима. Правильно смонтированная муфта имеет гладкую, слегка бочкообразную форму без визуальных дефектов, вмятин или вздутий.

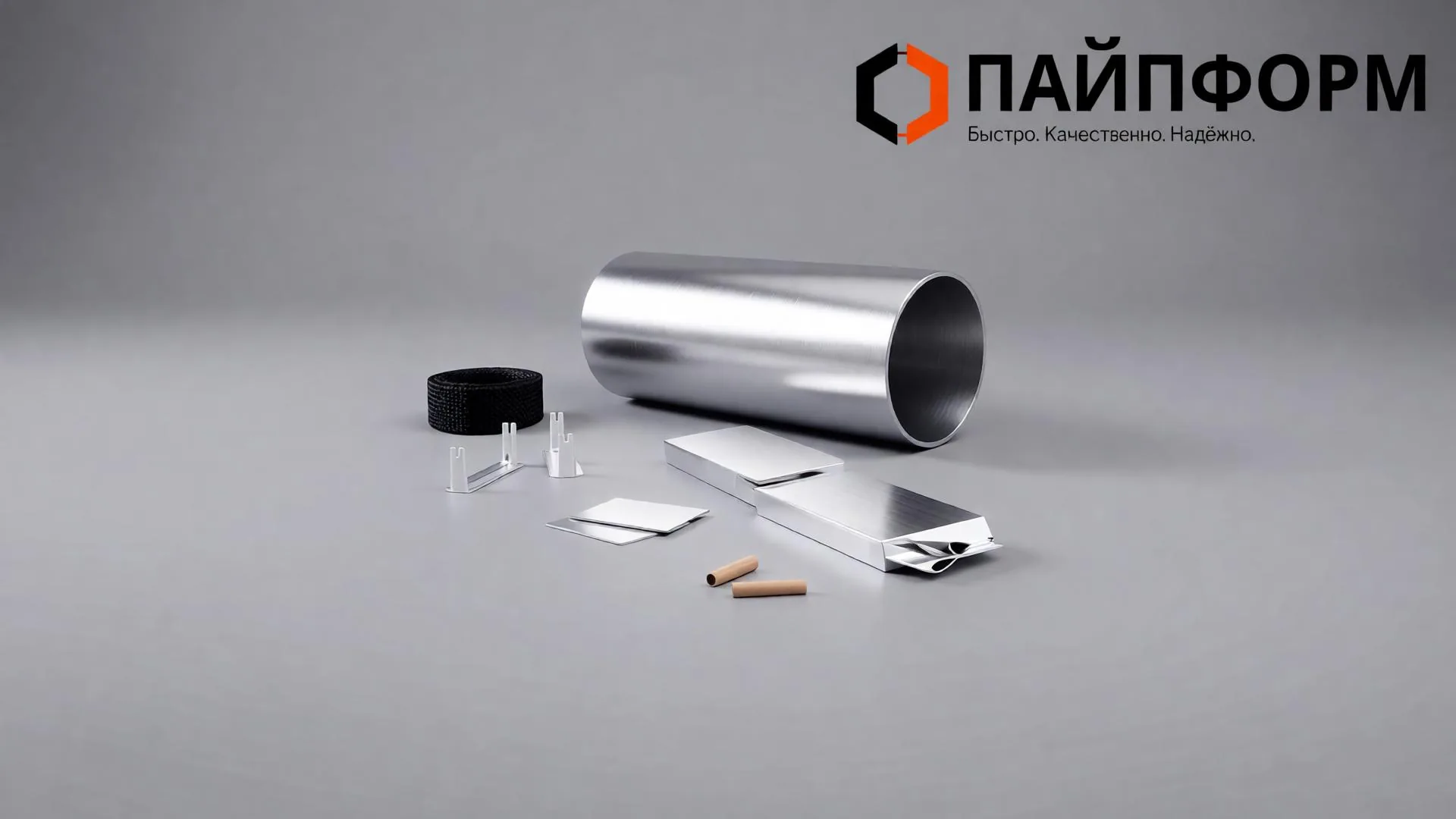

Комплектация и технология монтажа КЗС ОЦ

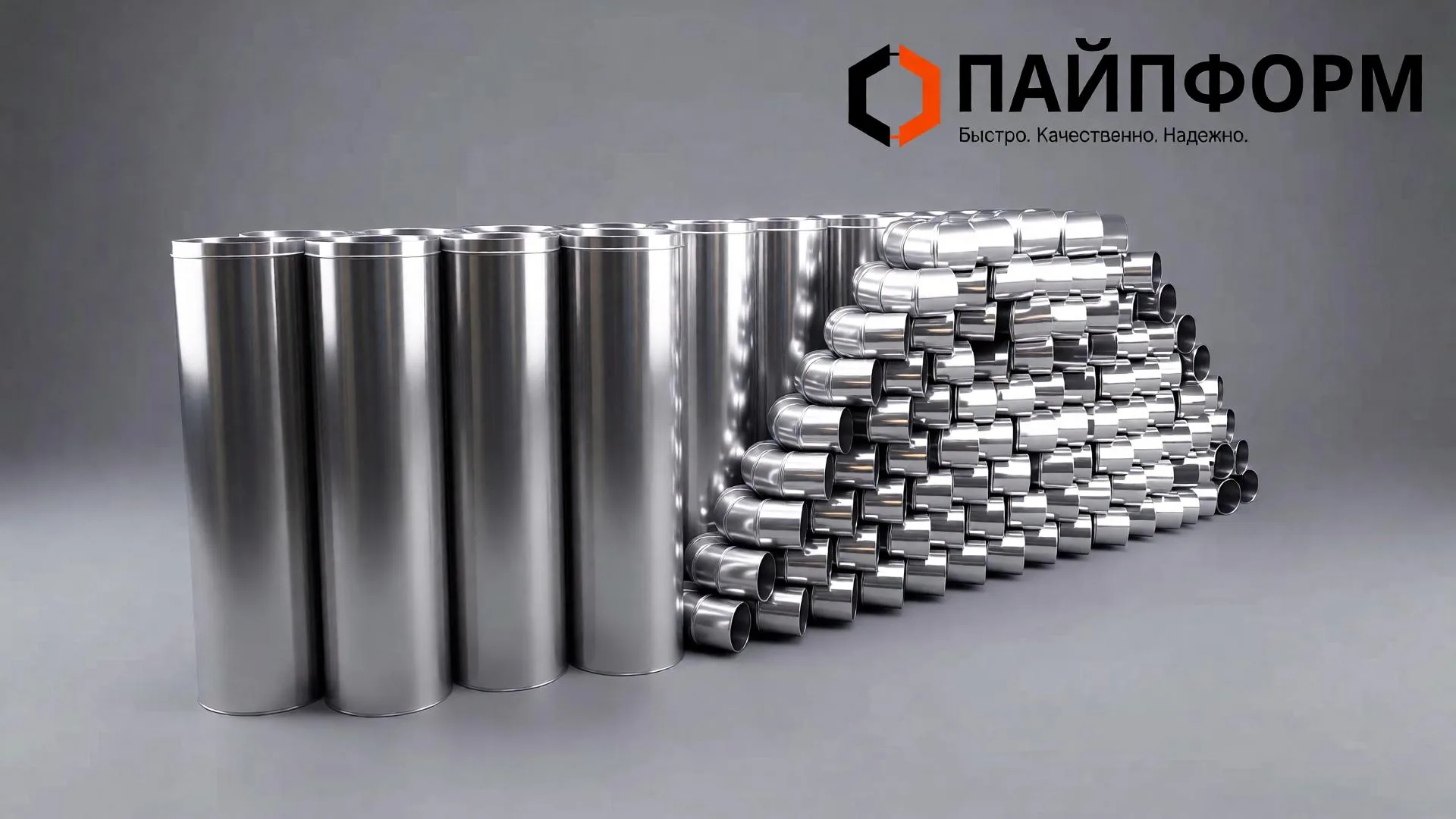

Наборы КЗС ОЦ разработаны специально для надземных (воздушных) теплосетей. Главное конструктивное отличие от подземного варианта заключается в материале защитной оболочки: вместо полиэтиленовой муфты здесь применяется прочный металлический кожух из оцинкованной стали. Для его фиксации на трубе используется механический крепеж — вытяжные заклепки и саморезы.

Этапы монтажа оцинкованных комплектов:
1. Защита рабочей зоны: Все операции проводятся под временным строительным навесом или укрытием. Это полностью исключает попадание атмосферных осадков, пыли и влаги на изолируемый стык. [1]
2. Коммутация кабелей: Выполняется соединение проводников системы ОДК с помощью припоя и медных гильз из комплекта. На подготовленные участки стальной трубы наносится адгезивная (термоклеевая) лента.
3. Фиксация кожуха: Оцинкованный лист оборачивается вокруг стыка, стягивается специальными такелажными ремнями и предварительно фиксируется саморезами. После снятия ремней места нанесения термоклея равномерно прогреваются горелкой для активации адгезии, а крепежные элементы затягиваются до упора.
4. Изоляция и гидроизоляция: Компоненты пенополиуретана смешиваются и заливаются в технологические отверстия через дренажные пробки (они стравливают воздух и удерживают пену до застывания). После полной полимеризации ППУ пробки удаляются, а отверстия наглухо закрываются металлическими латками с адгезивной лентой, которые дополнительно фиксируются саморезами. [1]

Производственные возможности и условия поставок компании «ПАЙПФОРМ»
• Гибкое производство: Мы изготавливаем КЗС под любые диаметры труб и нестандартное количество изолируемых магистралей в одном контуре. По согласованию с инженерным отделом заказчика комплектация наборов может быть изменена под конкретный проект.
• Высокое качество сырья: В производстве применяются только сертифицированные компоненты и первичное сырье, что гарантирует строгое соответствие ГОСТ и ТУ.
• Гарантийные обязательства: На всю линейку комплектов заделки стыков предоставляется официальная 5-летняя гарантия.
• Широкая география: Осуществляем регулярные поставки по всей территории Российской Федерации и в страны ближнего зарубежья.
Прямые поставки от производителя позволяют оптимизировать строительную смету без потери надежности инженерных сетей. Для расчета стоимости партии или подбора комплектации отправьте заявку через форму на сайте или закажите обратный звонок — наши специалисты оперативно подготовят коммерческое предложение.
