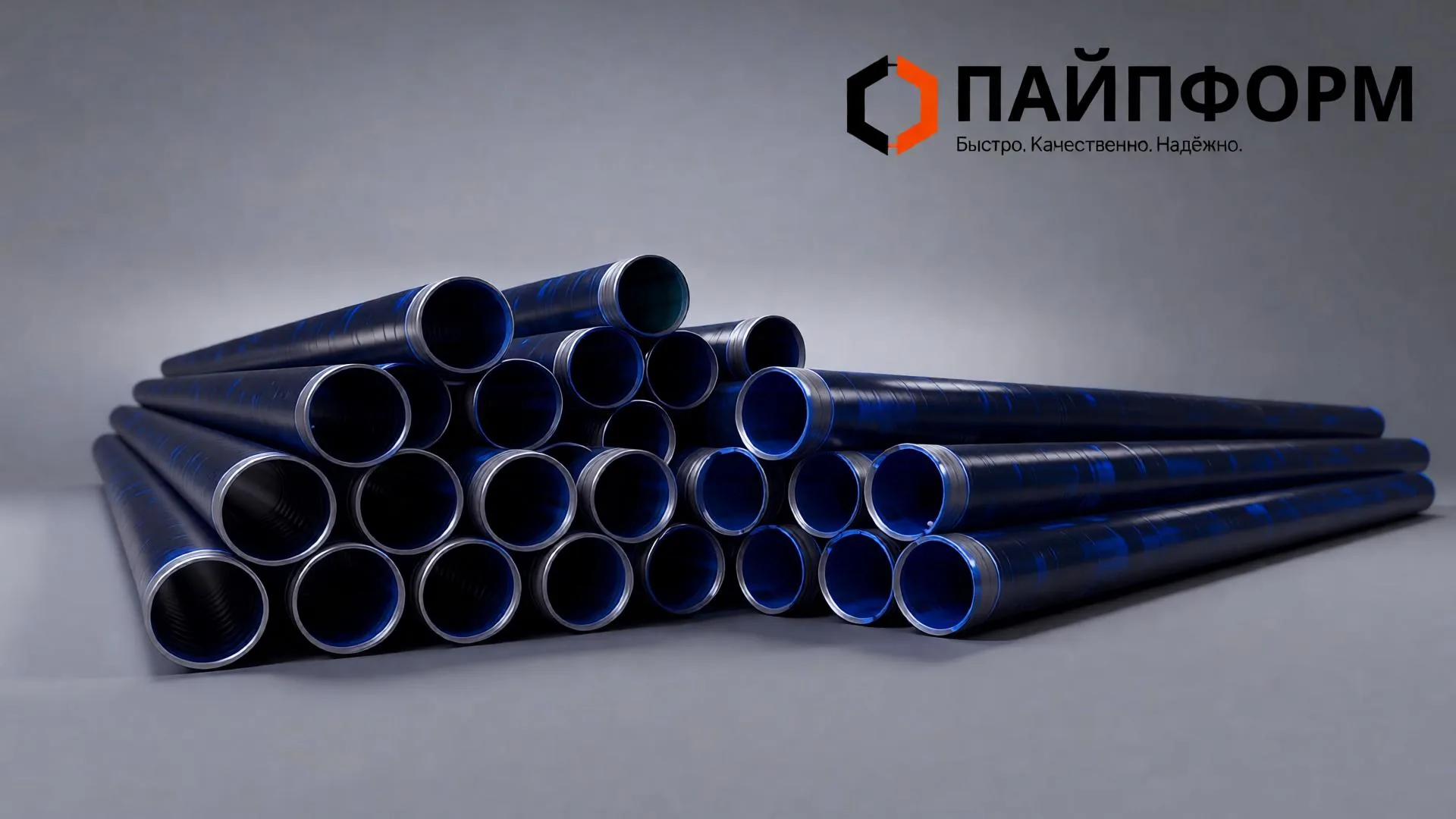

Труба с антикоррозийным покрытием

Виды антикоррозийной защиты и технологии нанесения:
• Внутреннее цементно-песчаное покрытие (ЦПП):
Специализированный защитный слой, наносимый на внутреннюю поверхность стальной трубы. ЦПП является экологически безопасным решением, которое полностью предотвращает контакт металла с жидкостью, исключает появление ржавчины и предотвращает обрастание внутренней полости труб. Это позволяет в полном объеме сохранить исходное качество, прозрачность и санитарные свойства транспортируемой питьевой воды.
• Внешняя изоляция из экструдированного полиэтилена:
Нанесение защитного полимерного слоя выполняется на автоматизированных заводских линиях. Технология включает в себя несколько этапов: на предварительно очищенную стальную основу сначала наносится высокогезивный подслой (праймер), обеспечивающий максимальное сцепление материалов на молекулярном уровне. Затем методом сплошной экструзии наносится финишный слой расплавленного полиэтилена толщиной от 2,0 до 3,5 мм.

Преимущества продукции «ПАЙПФОРМ» с антикоррозийной защитой:
• Стопроцентная адгезия: Многослойная структура полиэтиленового покрытия полностью исключает риск отслаивания изоляции при транспортировке и монтаже.
• Стойкость к внешним факторам: Экструдированный полиэтилен надежно защищает магистраль от почвенной коррозии, блуждающих токов и воздействия грунтовых вод.
• Экономический эффект: Срок безремонтной эксплуатации защищенных труб увеличивается в несколько раз, что минимизирует затраты на обслуживание сети.

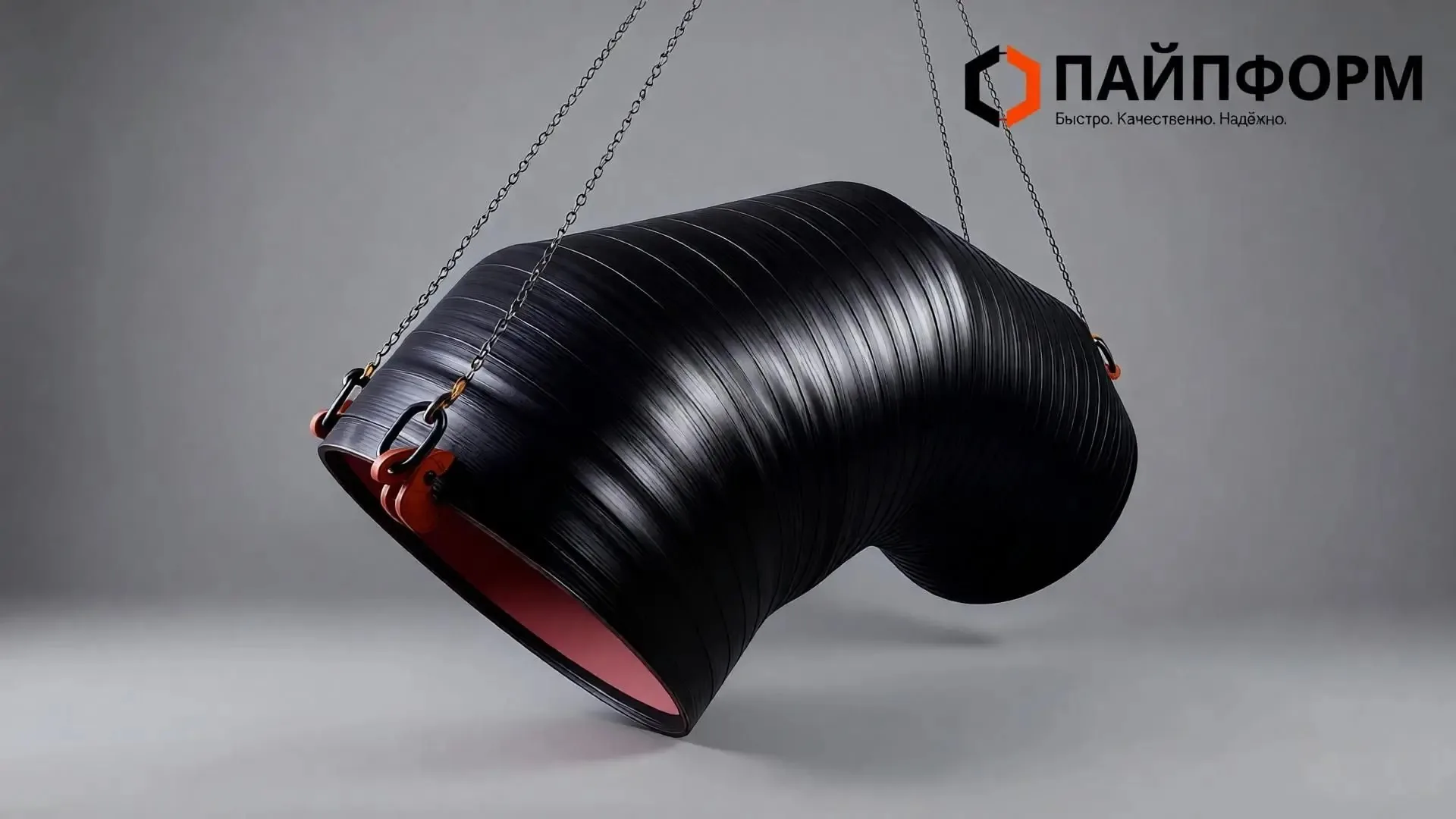

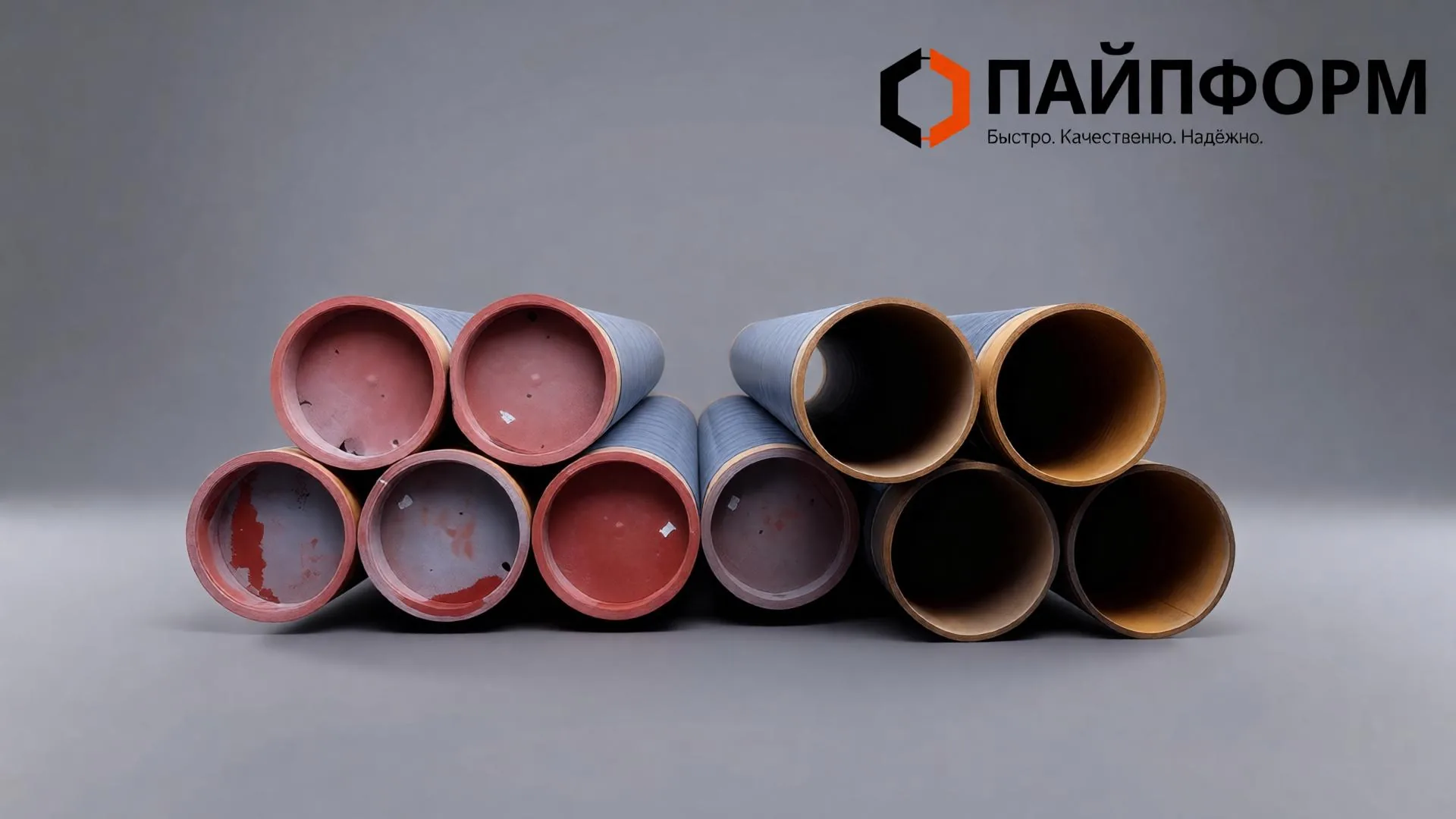

Трубы в весьма усиленной изоляции (ВУС)
Для строительства подземных магистральных газопроводов, нефтепроводов и водопроводных систем применяется специализированный тип защищенного металлопроката — стальные трубы в весьма усиленной (ВУС) изоляции.
Высокотехнологичное защитное покрытие от компании «ПАЙПФОРМ» полностью блокирует развитие коррозийных процессов на поверхности металла, предохраняет стальную основу от случайных механических повреждений при укладке в грунт и нейтрализует разрушительное воздействие блуждающих токов.
Нанесение защитных слоев осуществляется строго в заводских условиях в соответствии с жесткими требованиями государственного стандарта ГОСТ 9.602-2016.

Конструктивные исполнения и структура покрытия
В зависимости от проекта изоляция наносится по двухслойной или трехслойной технологии. Полноценный трехслойный комплекс включает в себя следующие элементы:
1. Эпоксидный праймер (грунтовка) — базовый слой, обеспечивающий безупречную консервацию металла и защиту от подпленочной коррозии (в двухслойном варианте этот слой отсутствует).
2. Адгезивный полимерный подслой — специальный клеевой состав, отвечающий за максимальное сцепление материалов на молекулярном уровне.
3. Финишный слой из экструдированного полиэтилена — прочная наружная оболочка, толщина которой составляет не менее 0,45 мм, служащая главным гидробарьером и броней от механических нагрузок.

Ключевые технические характеристики:
• Диапазон диаметров: Заводская изоляция наносится на стальные трубы диаметром от 57 до 1420 мм.
• Температурный режим: Магистрали рассчитаны на стабильную эксплуатацию при температуре транспортируемой среды от -20 °C до +60 °C.
• Долговечность: Расчетный срок безремонтной службы защищенного трубопровода составляет от 30 лет и более.

Расшифровка условного обозначения (маркировки)
Для удобства подбора продукции в каталоге «ПАЙПФОРМ» используется стандартная схема кодирования. Рассмотрим пример:
Труба ВУС 108х4,0 2-х слойная ГОСТ 10705
• ВУС — тип покрытия (весьма усиленная антикоррозийная изоляция).
• 108 — номинальный наружный диаметр стальной трубы, мм.
• 4,0 — толщина металлической стенки изделия, мм.
• ГОСТ 10705 — государственный стандарт, подтверждающий, что основой является прямошовная электросварная труба.

Кольца опорно-направляющие (ОНК)
Строительство подземных инженерных коммуникаций под автомобильными трассами, железнодорожными путями и другими препятствиями требует строгого соблюдения норм безопасности. Согласно требованиям профильных регламентов (включая п. 10.3.2, СП 36.13330.2012 «Магистральные трубопроводы»), на таких участках прокладка несущей трубы должна осуществляться внутри специального защитного стального футляра (кожуха) или технологического тоннеля.
В процессе эксплуатации рабочая труба подвергается продольным и поперечным деформациям из-за сезонных колебаний температур и изменения давления среды. В то же время внешний защитный кожух воспринимает постоянные динамические нагрузки от проезжающего транспорта. Чтобы полностью исключить прямой контакт между рабочей трубой и футляром, предотвратить повреждение изоляционного слоя и снизить риск аварий, применяются опорно-направляющие кольца (ОНК). [1, 2]
Компания «ПАЙПФОРМ» поставляет опорные конструкции, изготовленные в строгом соответствии с техническими условиями ТУ 2420-003-35197364-2012 и ТУ 1469-001-01297858-98. Конкретный тип ОНК, а также их точные геометрические и эксплуатационные параметры подбираются индивидуально на основании проектной документации.

Конструктивные особенности и комплектация систем ОНК
Опорно-направляющее кольцо представляет собой сборную сегментарную систему, состоящую из следующих элементов:
• Стальной хомут: Основа конструкции, изготавливаемая из прочного листового проката или металлической полосы.
• Посадочные корпуса: Специальные гнезда для надежной фиксации роликов или опорных элементов.
• Полимерные опоры скольжения или ролики: Выполняются из износостойких диэлектрических полимеров. Они обеспечивают плавное протаскивание трубы внутрь футляра и исключают передачу блуждающих токов. [1]
• Регулировочные механизмы: Устройства для корректировки опорно-роликовых элементов по высоте (применяются в центрирующих модификациях ОНК для точного выравнивания трубы по оси футляра).
• Кабель-каналы: Специализированные направляющие устройства для безопасного отвода и параллельной прокладки волоконно-оптических линий связи (ОКС) внутри одного защитного кожуха.

Особенности подбора по диаметру трубопровода:
Количество опорных элементов на одном кольце рассчитывается исходя из веса магистрали и диаметра несущей трубы: [1]
• Для трубопроводов диаметром до 426 мм стандартно используются ОНК, укомплектованные 4 опорными элементами.
• Если номинальный диаметр трубы превышает 426 мм, применяется усиленный хомут с 6 опорными элементами для равномерного распределения весовых нагрузок.

Разновидности роликовых систем (ОНК-Р)
В зависимости от габаритов магистрали и специфики условий монтажа, роликовые опорно-направляющие кольца выпускаются в нескольких конфигурациях:
• Комбинированные: Снабжены опорными роликами в нижней полусфере хомута и гладкими ползунами в верхней части.
• Классические: Оснащены стандартными роликами на всех опорных точках (4 или 6 элементов в зависимости от диаметра).
• Усиленные: Комплектуются сдвоенными или увеличенными в диаметре роликовыми узлами, рассчитанными на повышенные весовые нагрузки.
Основная задача роликовых элементов — максимальное снижение коэффициента трения при протаскивании плети и плавная компенсация продольных термических деформаций стального трубопровода.

Центрирующие модификации ОНК
Для строгого выравнивания рабочей трубы по оси защитного футляра и обеспечения равного расстояния от стенок кожуха применяются ОНК с центрирующими элементами. Они оснащаются регулируемыми по высоте роликами или ползунами.
Интеграция центрирующих колец гарантирует стабильность инженерной сети при возникновении поперечных смещений. Такие конструкции незаменимы при прокладке коммуникаций в тоннелях с переменным сечением, на криволинейных участках трассы, в местах поворотов или разветвлений.

Надежная диэлектрическая защита
Для предотвращения протекания опасных блуждающих токов между рабочей трубой и стальным защитным футляром опорные ролики и ползуны изготавливаются из высокопрочного технического пластика — полиамида-610. Данный материал обладает превосходными диэлектрическими свойствами, высокой износостойкостью и низким коэффициентом трения, что обеспечивает долговечность изоляционного узла.

Защита заводского покрытия труб при монтаже
При фиксации металлических хомутов ОНК на трубопроводе критически важно сохранить целостность его наружного защитного слоя (ВУС или ППУ изоляции). Инженеры компании «ПАЙПФОРМ» используют проверенные демпфирующие решения:
• Специализированные прокладки: Между стальным корпусом кольца и поверхностью изолированной трубы монтируется защитная полимерная или резинотканевая подложка толщиной от 3 до 5 мм.
• Альтернативный метод: При отсутствии готовой прокладки допускается послойное нанесение защитного демпфирующего слоя непосредственно на трубу. Для этого выполняют намотку 5–6 слоев липкой полимерной изоляционной ленты, общая толщина которой должна составлять не менее 0,6 мм.

Кольца предохранительные «СПЕЙСЕР»
Кольца «СПЕЙСЕР» производят согласно ТУ 51-19-2000, методом литья сборных элементов из полиэтилена, полиамида (ПА-6) или полиуретана. Выбор материала хомута зависимости от диаметра трубопровода и условий эксплуатации.
В зависимости от конструктивных особенностей магистрали, целесообразно применять кольца ОНК или «СПЕЙСЕР».
Преимущества колец ОНК Преимущества колец «СПЕЙСЕР»
Возможность применения на трубопроводах большого диаметра свыше 1600 мм и повышенного веса. Быстрый монтаж, не требующий использования прокладок и специального инструмента.
Возможность применения роликовых опор и опор центрирования. Полностью диэлектрическая конструкция.
Способны компенсировать значительные деформации и динамические нагрузки. Незначительный вес колец.
Не подвержены коррозии.
Работы по прокладке трубопровода в кожухе или тоннеле должны выполняться в соответствии с проектом и СНиП Ш-42-80.
Манжеты герметизирующие для трубопроводных переходов (МГ)
При прокладке инженерных коммуникаций под транспортными путями (железнодорожными путями, автотрассами) и капитальными сооружениями рабочая труба укладывается внутрь защитного стального футляра. Одним из главных нормативов безопасной и длительной эксплуатации таких переходов является надежная герметизация межтрубного пространства на торцах кожуха. Для решения этой задачи компания «ПАЙПФОРМ» поставляет высококачественные герметизирующие манжеты типа МГ.

Защитные функции комплектов МГ:
• Гидроизоляция: Полное исключение проникновения внутрь футляра грунтовых вод, талых потоков и атмосферных осадков.
• Защита от засорения: Блокирование попадания песка, строительного мусора, камней и пыли.
• Биологическая защита: Предотвращение проникновения в межтрубное пространство мелких животных, грызунов и насекомых.
Благодаря герметизации торцов исключается ускоренное ржавление металла и гарантируется безаварийная служба трубопровода на протяжении десятков лет. Вся продукция выпускается строго по актуальным техническим условиям (ТУ) и сопровождается заводскими паспортами качества.

Конструктивные исполнения и типы манжет
Мы поставляем герметизирующие изделия для переходов с диаметрами рабочих труб от 25 до 1620 мм. По своей геометрической форме продукция разделяется на два ключевых типа:
1. Тип I (гофрированные) — обладают повышенной эластичностью, легко компенсируют значительные продольные и поперечные смещения труб.
2. Тип II (конусообразные) — выполнены в виде классического усеченного конуса, оптимальны для стандартных условий монтажа.
Классификация по толщине и материалам:
• Стандартные — толщина резинового полотна составляет 3 мм.
• Усиленные — изготавливаются из материала толщиной 5 мм.
• Сверхпрочные — массивные защитные элементы толщиной 9 мм, рассчитанные на экстремальные нагрузки.
• Тканевые с ПВХ-пропиткой — облегченные износостойкие модификации из высокопрочного армированного текстиля.
Важная особенность: Монтаж изделий возможен как в процессе строительства новой линии, так и на уже действующие коммуникации. Для ремонта или оснащения существующих сетей поставляются разъемные (разрезные) манжеты, которые маркируются литерой «Р».

Специфика материалов и климатическая стойкость
По типу внутренней структуры резиновые защитные элементы делятся на две категории:
• Армированные тканевым кордом (маркировка «А») — обладают повышенной прочностью на разрыв и устойчивостью к продавливанию грунта.
• Неармированные (маркировка «Н») — эластичные цельнорезиновые изделия для стандартных условий эксплуатации.
Исходя из климатических условий и характеристик окружающей среды, при производстве манжет компания «ПАЙПФОРМ» применяет три базовых типа резиновых смесей:
• Кислотощелочестойкая хладостойкая (ХЛ): Разработана для северных регионов, рабочий диапазон температур от -60 °С до +60 °С.
• Кислотощелочестойкая для умеренных широт (У): Стандартный вариант для температур от -40 °С до +50 °С.
• Маслобензостойкая (МБС / У): Устойчива к нефтепродуктам, бензинам и маслам, эксплуатируется при температурах от -40 °С до +50 °С.
• Для экстремальных промышленных объектов возможно изготовление манжет из специальных сортов эластомеров под заказ.

Технология проведения монтажных работ
Фиксация манжеты на несущей трубе и защитном стальном кожухе осуществляется механическим способом. Для обеспечения абсолютной герметичности стыков применяются специальные уплотнительные прокладки из сырой резины, а жесткий обжим конструкции гарантируют металлические стяжные хомуты на болтовых соединениях.
При заказе разъемных модификаций (тип «Р») для действующих трубопроводов в комплект поставки в обязательном порядке входит фирменный набор адгезивов (клеевых составов) и пошаговая инструкция для надежного склеивания продольного разреза непосредственно на объекте.

Трубы ПНД (полиэтиленовые)
Для строительства надежных, долговечных и коррозионностойких инженерных сетей компания «ПАЙПФОРМ» осуществляет поставки труб из полиэтилена низкого давления (ПНД). Мы предлагаем высококачественную продукцию, изготовленную на современных экструзионных линиях из первичных марок сырья (ПЭ 100 и ПЭ 100-РC). [1, 2]
Поставляемый сортамент строго классифицируется по назначению и производится в соответствии с двумя ключевыми государственными стандартами:

1. Трубы ПНД по ГОСТ 18599-2001 (Напорное водоснабжение)
Данный стандарт регламентирует производство полиэтиленовых труб, предназначенных для строительства трубопроводов, транспортирующих воду (включая хозяйственно-питьевое водоснабжение) при температуре от 0 до +40 °C. [1]
Ключевые особенности и преимущества:
• Санитарная безопасность: Материал полностью инертен, не меняет вкус, запах и химический состав питьевой воды, не выделяет токсичных веществ.
• Гладкая внутренняя поверхность: Исключает образование известкового налета, заиления и биологических обрастаний, что гарантирует стабильное гидравлическое сопротивление на протяжении всего срока службы.
• Универсальность монтажа: Соединяются с помощью стыковой сварки, электросварных фитингов с закладными нагревателями или компрессионных узлов.

2. Трубы ПНД по ГОСТ Р 70628.2-2023 (Водоснабжение, водоотведение и напорная канализация)
Это актуальный национальный стандарт, который пришел на смену части устаревших нормативов и гармонизирован с международными требованиями. Он распространяется на полиэтиленовые трубы для напорных систем водоснабжения, дренажа и напорной канализации. [1]
Технологические преимущества нового стандарта:
• Расширенные требования к сырью: Стандарт регламентирует использование инновационных материалов, таких как ПЭ 100-RC, которые обладают повышенной стойкостью к медленному распространению трещин. Это позволяет укладывать трубы в грунт без устройства песчаной подушки (например, методом горизонтально-направленного бурения — ГНБ). [1]
• Стойкость к гидроударам и нагрузкам: Конструкция труб по ГОСТ Р 70628.2-2023 адаптирована к сложным динамическим условиям работы в сетях напорного водоотведения и канализации.
• Устойчивость к истиранию: Полиэтилен по этому стандарту отлично справляется с транспортировкой стоков, содержащих абразивные элементы (песок, мелкий щебень).

Важные эксплуатационные параметры полиэтиленовых труб
При подборе труб ПНД в каталоге «ПАЙПФОРМ» ключевыми характеристиками являются:
• Марка полиэтилена (ПЭ 80 / ПЭ 100 / ПЭ 100-RC) — определяет прочность исходного материала. Чем выше индекс, тем более тонкой может быть стенка трубы при сохранении аналогичного рабочего давления. [1, 2]
• Показатель SDR (Standard Dimension Ratio) — соотношение наружного диаметра трубы к толщине ее стенки. Чем меньше значение SDR (например, SDR 11 по сравнению с SDR 17), тем толще стенка трубы и тем более высокое внутреннее давление (до 16–20 бар) она способна выдержать. [1]
Общие достоинства ПНД труб от «ПАЙПФОРМ»:
• Абсолютная коррозионная стойкость: Пластик не ржавеет, не подвержен электрохимической коррозии и не требует обустройства ВУС-изоляции.
• Эластичность и гибкость: Полиэтиленовая магистраль легко переносит просадку грунта и способна расширяться без разрыва при замерзании воды внутри (в разумных пределах).
• Срок службы: Расчетный период эксплуатации систем ПНД составляет не менее 50 лет.
• Легкий вес: Существенно снижает логистические затраты на доставку и облегчает монтажные работы на объекте. [1]

Как купить трубы ПНД в Екатеринбурге
Компания «ПАЙПФОРМ» поставляет трубы ПНД в бухтах (для малых диаметров) и в отрезках по 12 метров (для средних и больших диаметров). Вся продукция снабжается сертификатами заводов-изготовителей и паспортами качества на каждую партию. [1]
Чтобы получить актуальный прайс-лист, рассчитать доставку на ваш объект или подобрать трубы с необходимым показателем SDR, отправьте техническое задание на нашу электронную почту или свяжитесь с менеджерами компании по телефону.
