Отводы в ППУ изоляции

Назначение и особенности фасонных элементов:
• Изменение геометрии трассы: позволяют плавно поворачивать трубопровод под нужным углом без потери герметичности.
• Сохранение тепла: пенополиуретановый слой гарантирует ту же степень теплоизоляции на стыках и поворотах, что и на прямых участках труб.
• Гарантия качества: вся продукция проходит обязательную сертификацию, подтверждающую надежность конструкции при высоких нагрузках.

Разновидности и конструктивные исполнения
Ассортимент соединительных элементов классифицируется по нескольким ключевым параметрам, что позволяет подобрать оптимальное решение под конкретные условия монтажа:
• Тип защитного кожуха:

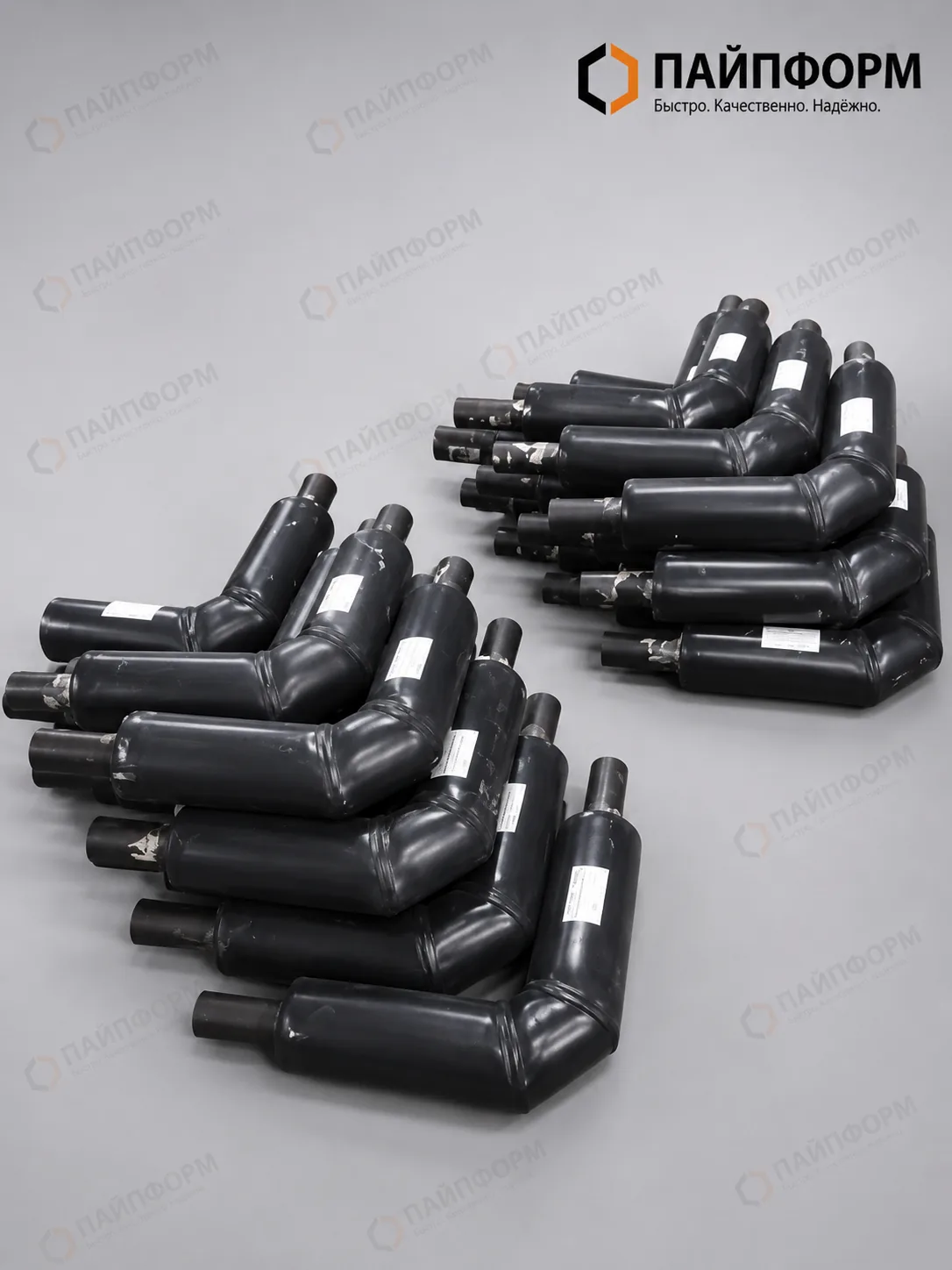

o Отводы ППУ-ПЭ: защищены износостойкой полиэтиленовой оболочкой, которая разработана для прокладки инженерных сетей в грунте бесканальным способом.

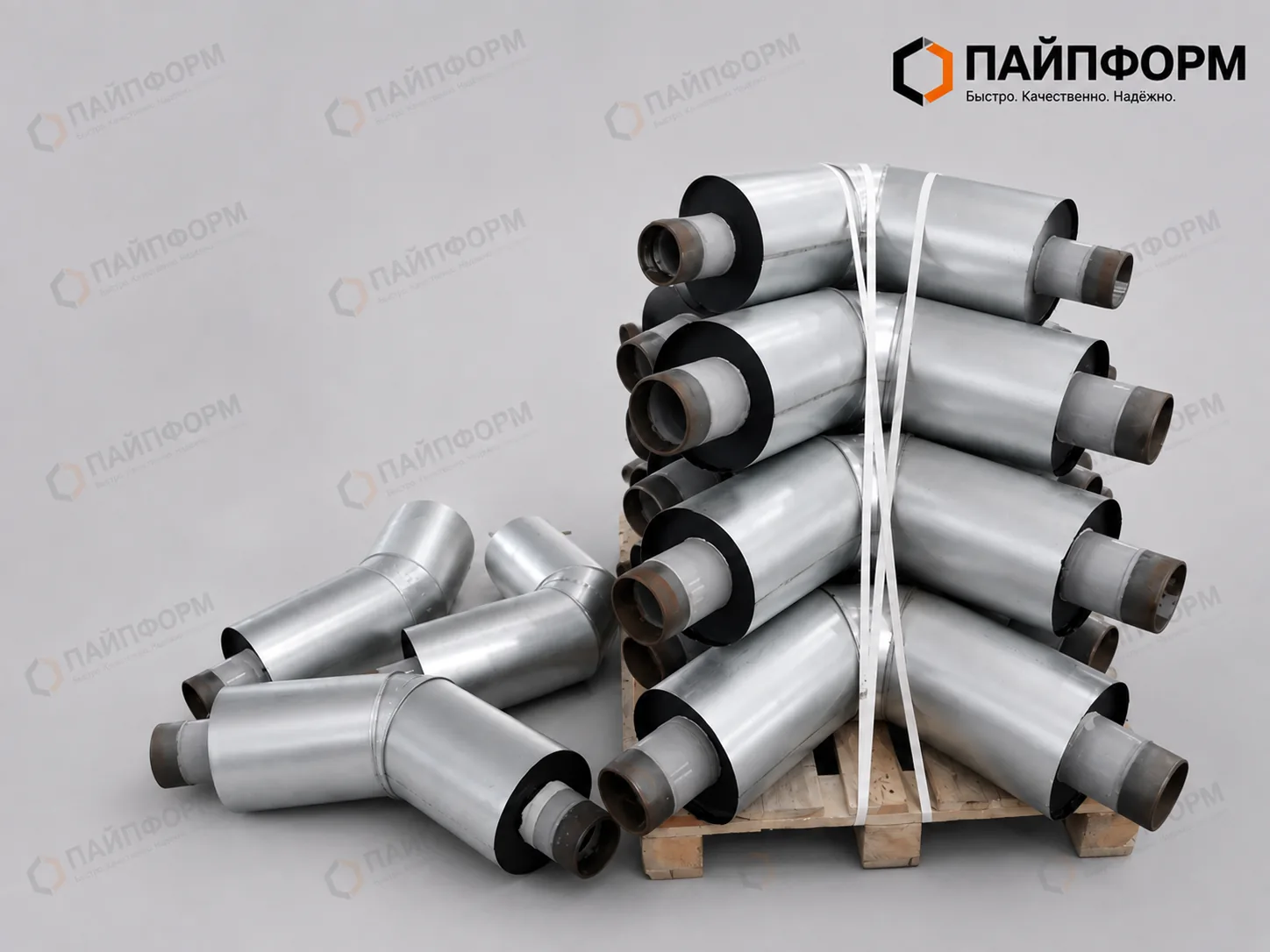

o Отводы ППУ-ОЦ: оснащены прочным оцинкованным покрытием, предназначенным для открытого монтажа воздушных и наземных теплотрасс.
• Длина плеча (патрубков):
o Стандартные: выпускаются с номинальной длиной плеча \(1000\) мм.
o Укороченные: изготавливаются с длиной от \(490\) мм и незаменимы при дефиците свободного пространства, когда монтаж типовых деталей физически невозможен.
• Толщина изоляционного слоя:
o Тип 1 (стандартный): оптимален для регионов с умеренными температурными условиями.
o Тип 2 (усиленный): отличается увеличенным слоем пенополиуретана и ориентирован на эксплуатацию в суровом северном климате.
Индивидуальное производство и контроль безопасности
Компания «ПАЙПФОРМ» готова изготовить фасонные элементы по вашим персональным чертежам. Если вам требуются укороченные патрубки (меньше стандартных значений), просто укажите это при составлении технического задания — данное решение особенно востребовано при производстве крутоизогнутых отводов под углом \(90^{\circ }\).
Для обеспечения максимальной надежности внутри пенополиуретанового слоя прокладываются медные кабели системы ОДК (оперативного дистанционного контроля). Данный комплекс мгновенно регистрирует намокание изоляции или повреждение внешней оболочки, предотвращая крупные аварии на теплосетях.

Расшифровка условного обозначения (маркировки)
Для быстрого подбора технических параметров фасонных изделий на нашем сайте используется стандартизированная кодировка. Рассмотрим пример маркировки готовой детали:
Отвод ст.20 108х3,5-90-1-ППУ-ПЭ ГОСТ 10705-80
• ст.20 — марка конструкционной стали, из которой произведена основа фасонного элемента.
• 108 — наружный (внешний) диаметр стального патрубка, мм.
• 3,5 — толщина металлической стенки, мм.
• 90 — угол изгиба (поворота) соединительной детали в градусах.
• 1 — тип толщины пенополиуретановой изоляции (стандартный слой).
• ППУ-ПЭ — комбинация материалов: теплоизоляция из пенополиуретана в защитном гидроизоляционном кожухе из полиэтилена.
• ГОСТ 10705-80 — государственный стандарт, регламентирующий производство исходной стальной трубы.

Ключевые преимущества продукции
Применение предварительно изолированных элементов компании «ПАЙПФОРМ» дает значительные экономические и эксплуатационные выгоды по сравнению с классическими металлическими отводами без изоляции:
• Превосходное энергосбережение: за счет минимального коэффициента теплопроводности пенополиуретана тепловые потери сводятся практически к нулю.
• Абсолютная антикоррозийная защита: прочная внешняя оболочка полностью блокирует доступ влаги и агрессивных сред к металлу.
• Стойкость к статическим нагрузкам: конструкция устойчива к давлению грунта и механическим воздействиям в процессе эксплуатации.
• Высокая скорость монтажа: фасонные изделия поставляются в полной заводской готовности, что существенно ускоряет сборку и сварку трубопровода на объекте.
• Внушительный рабочий ресурс: расчетный срок службы изолированных систем составляет от 25 до 30 лет без необходимости регулярного и дорогостоящего сервисного обслуживания (при соблюдении правил монтажа).
