Трубы и фасонные изделия ППУ

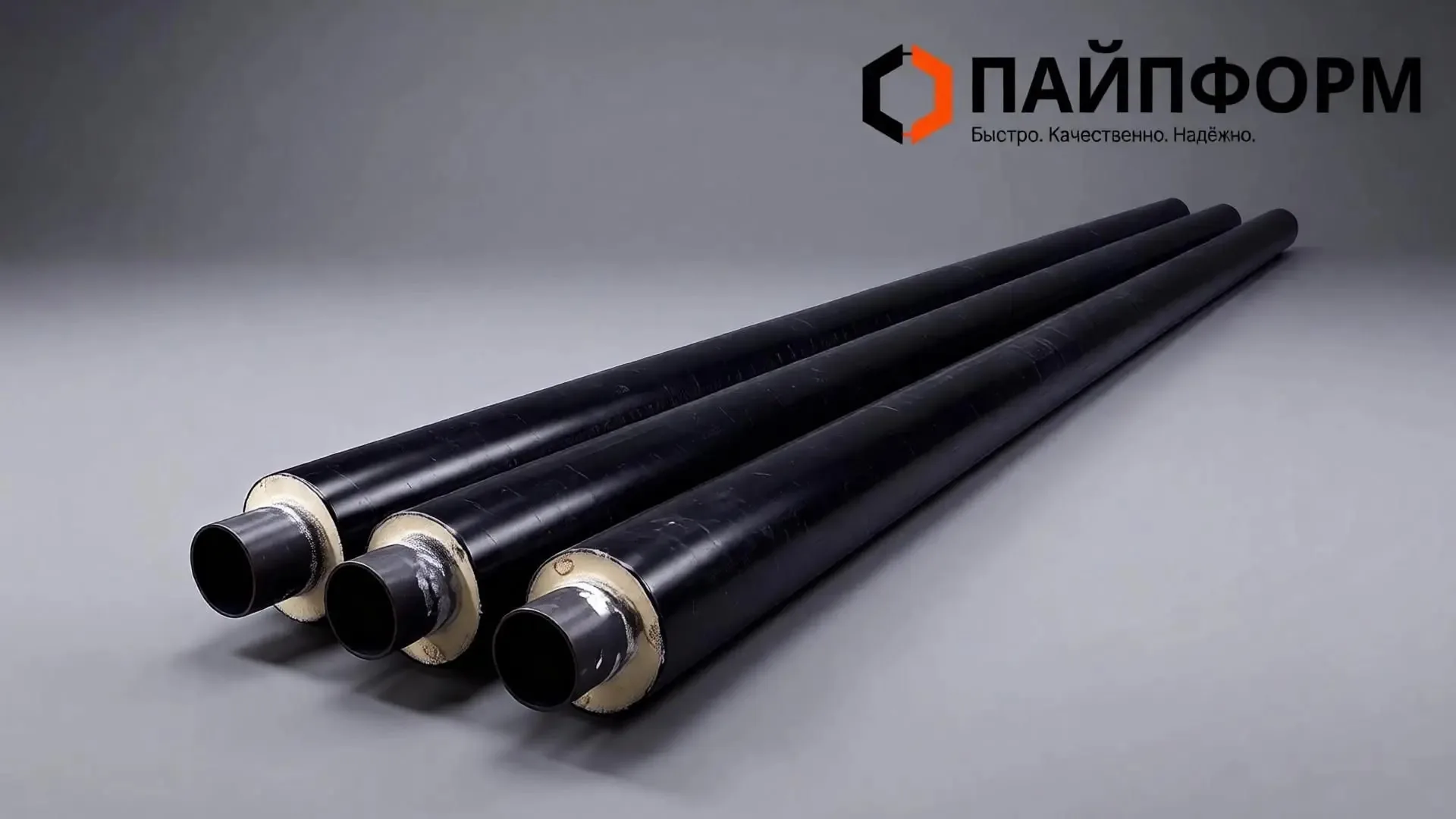

Трубы в ППУ изоляции (Пенополиуретан)
Для минимизации теплопотерь и защиты металлических сетей от ржавчины применяется современное решение — стальные трубы в пенополиуретановой (ППУ) изоляции. Благодаря высоким энергосберегающим свойствам, такие изделия стали стандартом при строительстве городских теплотрасс и промышленных трубопроводов.
Ключевые преимущества теплоизолированных труб:
• Минимальная теплопроводность: надежное сохранение температуры рабочей среды.
• Термостойкость: стабильная работа в условиях высоких температурных нагрузок.
• Химическая инертность: стойкость к воздействию агрессивных сред и внешних факторов.
• Гидроизоляция и защита от коррозии: пенополиуретан практически не впитывает влагу (до 1% за 24 часа).
• Экологичность: безопасность для окружающей среды при подземной и надземной прокладке.

Особенности производства и стандарты качества
Изделия изготавливаются по принципу «труба в трубе». Рабочая стальная труба центрируется и жестко фиксируется внутри защитного внешнего кожуха большего диаметра. После этого межтрубное пространство под высоким давлением заполняется жидким компонентом ППУ, который в процессе застывания образует плотный монолитный слой.
Весь производственный цикл строго регламентирован требованиями ГОСТ 30732-2020. Изготовление включает следующие этапы:
1. Монтаж стальной основы, центрирующих элементов и медных проводников системы ОДК (оперативного дистанционного контроля) внутри оболочки.
2. Равномерная заливка готовой теплоизоляционной смеси в межтрубные пустоты.
3. Финальное тестирование качества и плотности заполнения изоляционного слоя на соответствие государственным стандартам.

Виды защитных оболочек
1. В полиэтиленовой (ПЭ) оболочке
Трубопроводы в ПЭ-кожухе оптимально подходят для подземных инженерных коммуникаций (отопление, водоснабжение, канализация, технологические сети).
• Технические лимиты: температура транспортируемой среды до +140 °C, рабочее давление до 1,6 МПа.
• Дополнительная комплектация: по запросу клиента изделия оснащаются полиэтиленовыми кабель-каналами с подогревом (одним или несколькими греющими кабелями).
• Эффект: применение труб ППУ со встроенным обогревом защищает систему от замерзания, компенсирует теплопотери на протяженных магистралях (до 30 км) и предотвращает аварии на насосном оборудовании.
2. В оцинкованной (ОЦ) оболочке
Стальные ППУ трубы в кожухе из оцинкованной стали разработаны специально для надземной (воздушной) прокладки. В отличие от полиэтилена, цинковое покрытие устойчиво к разрушительному воздействию прямых ультрафиолетовых лучей, резким температурным перепадам и атмосферным осадкам.

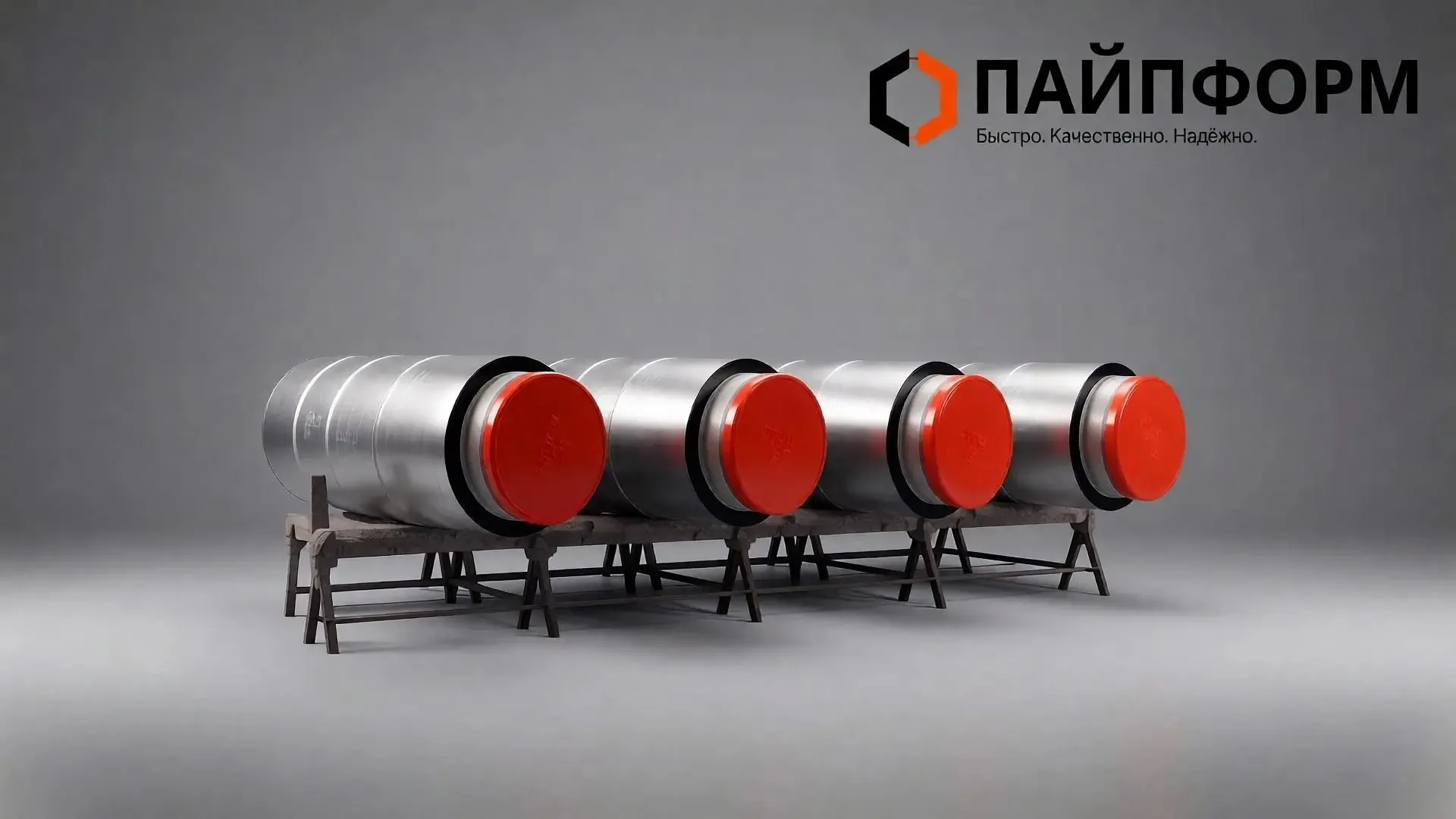

Отводы в ППУ изоляции
Для изменения направления трубопроводных магистралей с сохранением заданного температурного режима рабочей среды используются специализированные соединительные элементы — изолированные пенополиуретаном отводы. [1]
Компания «ПАЙПФОРМ» осуществляет поставки сертифицированных фасонных изделий, изготовленных в строгом соответствии с государственным стандартом ГОСТ 30732-2020.

Назначение и особенности фасонных элементов:
• Изменение геометрии трассы: позволяют плавно поворачивать трубопровод под нужным углом без потери герметичности.
• Сохранение тепла: пенополиуретановый слой гарантирует ту же степень теплоизоляции на стыках и поворотах, что и на прямых участках труб.
• Гарантия качества: вся продукция проходит обязательную сертификацию, подтверждающую надежность конструкции при высоких нагрузках.

Разновидности и конструктивные исполнения
Ассортимент соединительных элементов классифицируется по нескольким ключевым параметрам, что позволяет подобрать оптимальное решение под конкретные условия монтажа:
• Тип защитного кожуха:
o Отводы ППУ-ПЭ: защищены износостойкой полиэтиленовой оболочкой, которая разработана для прокладки инженерных сетей в грунте бесканальным способом.
o Отводы ППУ-ОЦ: оснащены прочным оцинкованным покрытием, предназначенным для открытого монтажа воздушных и наземных теплотрасс.
• Длина плеча (патрубков):
o Стандартные: выпускаются с номинальной длиной плеча \(1000\) мм.
o Укороченные: изготавливаются с длиной от \(490\) мм и незаменимы при дефиците свободного пространства, когда монтаж типовых деталей физически невозможен.
• Толщина изоляционного слоя:
o Тип 1 (стандартный): оптимален для регионов с умеренными температурными условиями.
o Тип 2 (усиленный): отличается увеличенным слоем пенополиуретана и ориентирован на эксплуатацию в суровом северном климате.
Индивидуальное производство и контроль безопасности
Компания «ПАЙПФОРМ» готова изготовить фасонные элементы по вашим персональным чертежам. Если вам требуются укороченные патрубки (меньше стандартных значений), просто укажите это при составлении технического задания — данное решение особенно востребовано при производстве крутоизогнутых отводов под углом \(90^{\circ }\).
Для обеспечения максимальной надежности внутри пенополиуретанового слоя прокладываются медные кабели системы ОДК (оперативного дистанционного контроля). Данный комплекс мгновенно регистрирует намокание изоляции или повреждение внешней оболочки, предотвращая крупные аварии на теплосетях.

Расшифровка условного обозначения (маркировки)
Для быстрого подбора технических параметров фасонных изделий на нашем сайте используется стандартизированная кодировка. Рассмотрим пример маркировки готовой детали:
Отвод ст.20 108х3,5-90-1-ППУ-ПЭ ГОСТ 10705-80
• ст.20 — марка конструкционной стали, из которой произведена основа фасонного элемента.
• 108 — наружный (внешний) диаметр стального патрубка, мм.
• 3,5 — толщина металлической стенки, мм.
• 90 — угол изгиба (поворота) соединительной детали в градусах.
• 1 — тип толщины пенополиуретановой изоляции (стандартный слой).
• ППУ-ПЭ — комбинация материалов: теплоизоляция из пенополиуретана в защитном гидроизоляционном кожухе из полиэтилена.
• ГОСТ 10705-80 — государственный стандарт, регламентирующий производство исходной стальной трубы.

Ключевые преимущества продукции
Применение предварительно изолированных элементов компании «ПАЙПФОРМ» дает значительные экономические и эксплуатационные выгоды по сравнению с классическими металлическими отводами без изоляции:
• Превосходное энергосбережение: за счет минимального коэффициента теплопроводности пенополиуретана тепловые потери сводятся практически к нулю.
• Абсолютная антикоррозийная защита: прочная внешняя оболочка полностью блокирует доступ влаги и агрессивных сред к металлу.
• Стойкость к статическим нагрузкам: конструкция устойчива к давлению грунта и механическим воздействиям в процессе эксплуатации.
• Высокая скорость монтажа: фасонные изделия поставляются в полной заводской готовности, что существенно ускоряет сборку и сварку трубопровода на объекте.
• Внушительный рабочий ресурс: расчетный срок службы изолированных систем составляет от 25 до 30 лет без необходимости регулярного и дорогостоящего сервисного обслуживания (при соблюдении правил монтажа).

Плотность среднего слоя ППУ не менее 60 кг/м3
Прочность ППУ на сжатие не менее 0,3 МПа
Водопоглащение ППУ при кипячении в течении 90 мин не более 10%
Прочность на сдвиг в осевом направлении до и после старения, МПа, не менее, при температур, С°:
(23 +/- 2)
(150 +/- 2) 0,12
0,08
Теплопроводность ППУ 0,033 ВТ/(м*°С)
Прочность на сдвиг не менее 0,2
Максимальная температура рабочей среды +130°С
Максимальное давление до 1,6 МПа

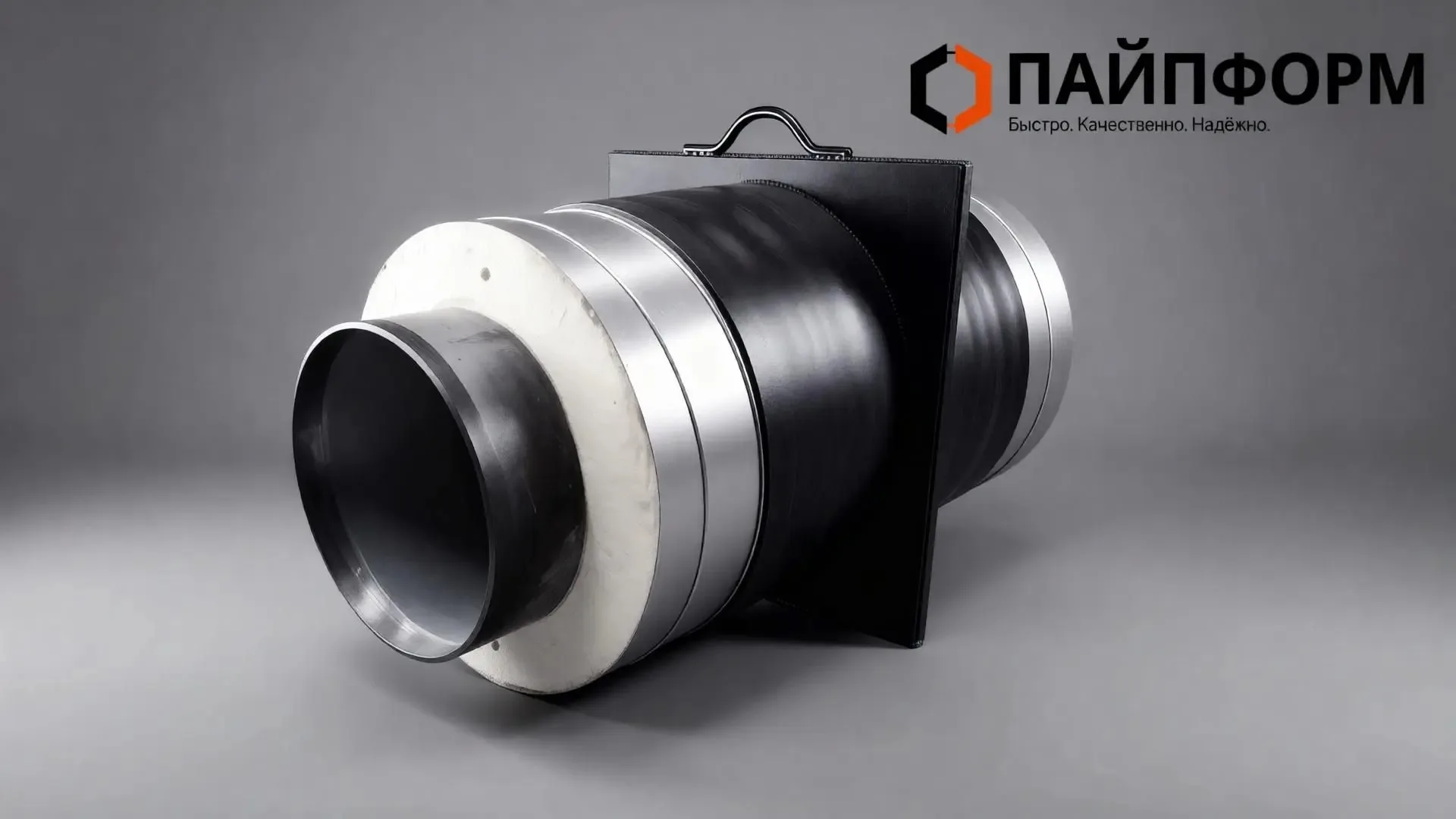

Неподвижная опора ППУ-ПЭ
Для обеспечения стабильности и безопасности подземных инженерных сетей применяется ключевой конструктивный элемент — неподвижная опора в пенополиуретановой изоляции с защитным полиэтиленовым кожухом. [1]
Главная техническая задача данного изделия компании «ПАЙПФОРМ» — жесткая фиксация теплотрассы в ключевых точках. Опора принимает на себя внутренние гидравлические колебания, температурные расширения металла и внешние эксплуатационные нагрузки. Полностью поглощая эти воздействия, она надежно блокирует любые осевые смещения или угловые сдвиги трубопровода, защищая систему от деформации и разрывов. [1]

Основные функции и преимущества опор ППУ-ПЭ:
• Стабилизация геометрии сети: исключает продольные и поперечные перемещения труб под воздействием высокого давления.
• Герметичная гидроизоляция: прочный полиэтиленовый (ПЭ) кожух идеально подходит для бесканальной подземной прокладки, защищая стальное основание от грунтовых вод.
• Минимальные теплопотери: монолитный слой пенополиуретана сохраняет температурный режим на уровне всей остальной магистрали.
• Долговечность конструкции: расчетный срок службы совпадает со сроком эксплуатации всей теплотрассы и составляет не менее 25–30 лет. [1]

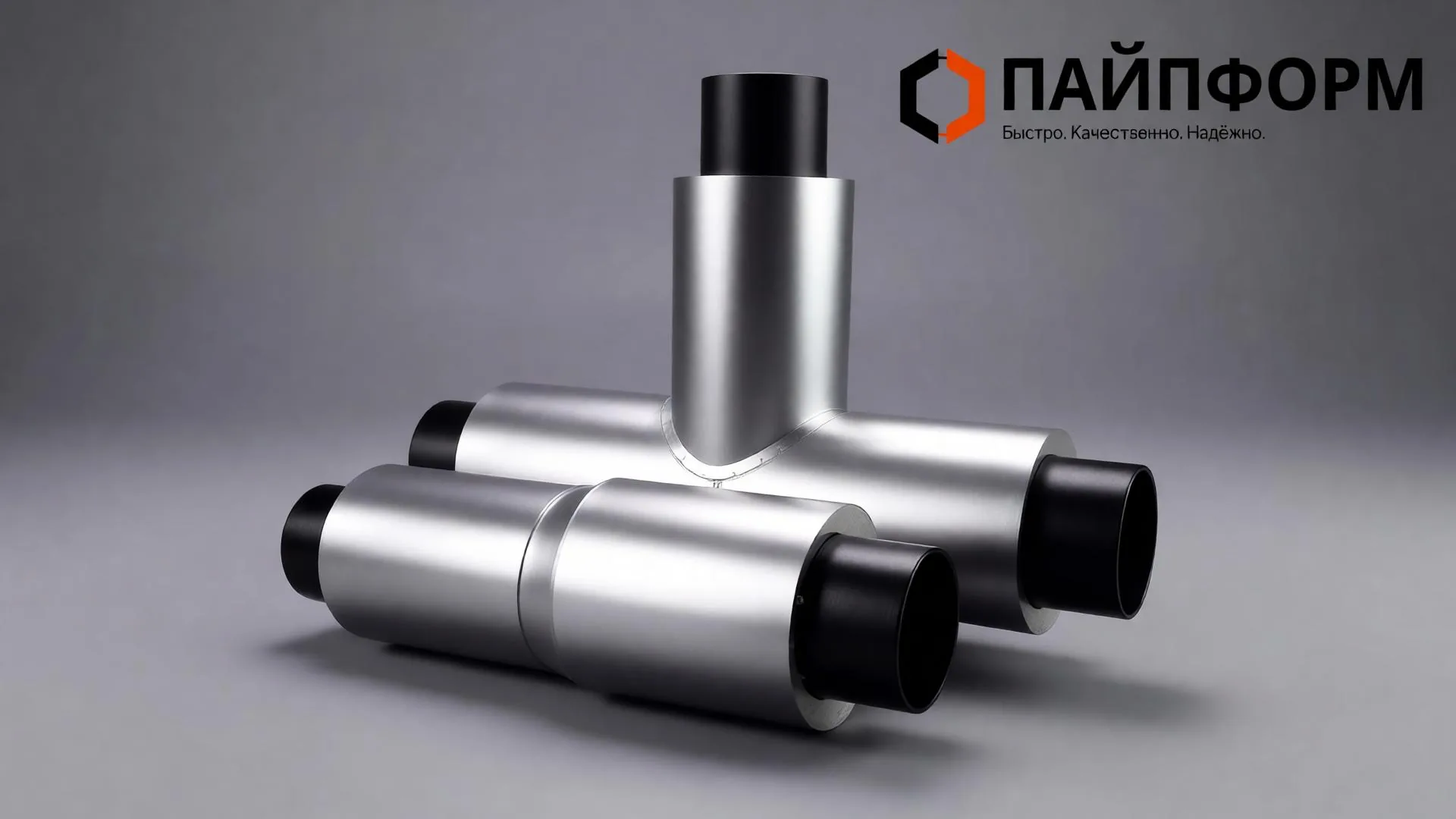

Тройники ППУ
Для создания вспомогательных ответвлений, разделения или слияния технологических потоков в инженерных сетях используются специализированные фасонные элементы — тройники в пенополиуретановой изоляции.
Эти соединительные детали от компании «ПАЙПФОРМ» находят широкое применение при строительстве магистральных, промышленных и технологических трубопроводов, а также при прокладке систем отопления, горячего и холодного водоснабжения. Габариты и технические характеристики изделий подбираются строго под параметры несущей (основной) трубы.

Область применения и особенности фасонных изделий:
• Разветвление инженерных сетей: позволяют безопасно подключать новые участки и дополнительные ветки к центральной магистрали.
• Универсальность монтажа: оптимально подходят как для наземной (воздушной) прокладки, так и для подземных коммуникаций.
• Энергоэффективность: слой ППУ-изоляции на месте разветвления полностью исключает появление «мостиков холода» и минимизирует теплопотери.
• Индивидуальное производство: по техническому заданию заказчика мы готовы изготовить изолированные тройники под любые нестандартные диаметры и требования проекта.
